Дефлектор на дымоход - изготовление и устройство

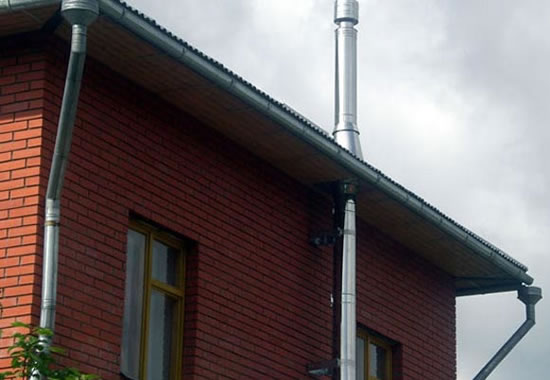

Независимо от типа теплового оборудования и используемого теплоносителя, любая система должна иметь дымоход. Ведь именно он обеспечивает вытяжку дыма и отработавших газов. От качества тяги напрямую зависит качество отопления в доме. Но даже правильно установленный дымоход иногда может не справляться со своими прямыми задачами. В первую очередь речь идет о сильных порывах ветра, которые создают давление на дым в трубе. Для того, чтобы даже в таких сложных условиях ничто не могло помешать правильной работе системы отопления, применяется дефлектор на дымоход.

Дефлектор дыма - принцип работы и назначение

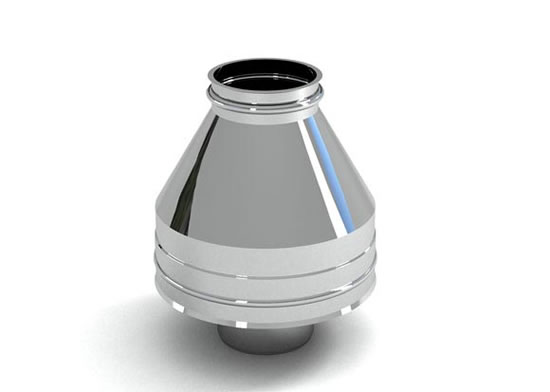

Дымоходный дефлектор — это устройство, которое размещается на конце трубы для увеличения силы тяги. При правильном подборе размера и вида устройства, можно значительно повысить КПД работы отопительного оборудования (до 20%). Кроме того, дефлектор хорошо защищает дымоход от попадания внутрь снега и дождя, различного мусора, птиц и жуков.

Дефлектор на дымоход своими руками показывает наилучшие результаты в случае, когда устанавливается на дымоотводную трубу с непрямым каналом.

Таким образом, принцип работы дефлектора можно описать следующей схемой:

• воздушные потоки огибая наружную поверхность устройства создают зону разрежения;
• чем больше скорость ветра, тем больше будет разрежение (эффект Бернулли);
• благодаря разрежению на конце дымоотводной трубы увеличивается тяга.

Виды дефлекторов

На сегодняшний день инженерами разработано большое количество видов дефлекторов.

Их можно разделить на следующие конструкционные группы:

• дефлекторы ЦАГИ;
• дефлекторы Григоровича;
• дефлектор шаровидной формы, вращающийся;
• дефлектор «звезда Шенард»;
• дефлектор круглой формы «Волпер»;
• дефлектор открытого вида «Астато».

Универсальным типом считается дефлектор ЦАГИ, он подходит для использования как для дымоходов так и для вентиляционных каналов.

Устройство дефлектора дымохода

Все дефлекторы характеризуются почти идентичным устройством. Обычно они состоят из:

• входного патрубка;
• внешнего верхнего цилиндра (диффузора);
• корпуса дефлектора;
• кронштейнов для крепления колпака;
• колпака конусообразной формы.

Дефлектор дымохода своими руками зачастую делают из листов оцинкованной стали. В последнее время все чаще используются устройства из металла, покрытого защитным слоем полимера или эмалью. В тех случаях, когда дефлектор используется на вентиляционных каналах (то есть отсутствует контакт с горячим воздухом), можно использовать устройства из пластика.

Расчет дефлектора

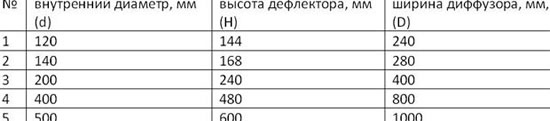

Перед тем, как создать дефлектор для дымохода своими руками, необходимо рассчитать его параметры и сделать чертеж, на котором будут указаны все его размеры. Расчет основывается на внутреннем диаметре дымохода, в зависимости от этой величины выбирается высота устройства и ширина диффузора. Для удобства работы мы предоставляет таблицу подбора размеров для дефлектора.

Если вы не нашли в данной таблице подходящий размер, то расчет можно провести по таким соотношениям:

• высота дефлектора колеблется в диапазоне 1,6-1,7 диаметра дымохода;
• ширина диффузора больше от диаметра дымохода в 1,2-1,3 раза;
• ширина колпака равна 1,7-2 диаметрам дымохода.

Если вы изготовите дефлектор без принятия во внимание данных соотношений, то полученное устройство не сможет обеспечить надлежащую работу. Поэтому так важно следовать указаниям в таблице.

Необходимые инструменты и материалы

Для создания дефлектора на дымоход необходимо иметь при себе следующие материалы и инструменты:

• ножницы по металлу;
• рулетка;
• болгарка;
• сварочный аппарат;
• болты с гайками;
• листы оцинкованного железа;
• электродрель;
• металлическая полоса;
• хомут.

Изготовление дефлектора

После того, как расчеты уже готовы, можно приступать к непосредственному изготовлению частей дефлектора. Для начала создаем чертеж. Для этого, строго по размерам рисуем детали дефлектора: диффузор, внешний колпак и цилиндр. Для того, чтобы дальше было проще работать, можно сделать на картоне лекала в масштабе 1 к 1. Это позволит просто обвести контур по лекалам сразу на металл. Также можно использовать данные расчета дымохода, который был выполнен ранее.

Ножницами по металлу вырезаем цилиндр, обратный конус, колпак и диффузор. Используя сварочный аппарат, заклепки или болты, все детали соединяем в единую конструкцию. Из металлической полосы вырезаются кронштейны для крепления колпака. Их закрепляем к наружной поверхности диффузора. Обратный конус крепим к колпаку. Теперь дефлектор устанавливают непосредственно на дымоход.

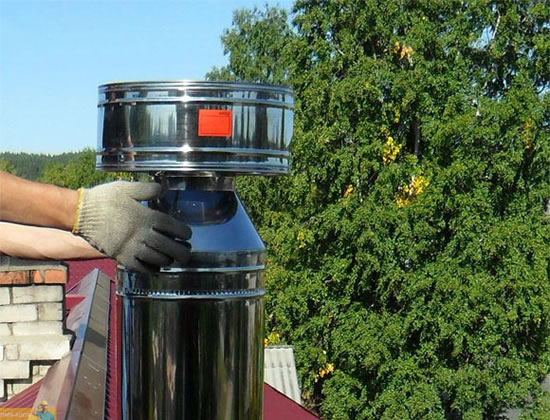

Установка дефлектора

Рассмотрим пример установки дефлектора на дымоход с внутренним диаметром трубы в 12 см.

Работы по сборке проводятся в следующем порядке:

1. На дымоход устанавливается нижний цилиндр. С помощью болтов его фиксируют на трубе.
2. Хомутом закрепляют на нижнем цилиндре диффузор (верхний цилиндр);
3. Затем на кронштейны устанавливают колпак дефлектора. При этом важно не забыть о монтаже обратного конус под колпак. Этот простой элемент позволяет дефлектору работать даже при низовом ветре.

Если дефлектор устанавливается на дымоход с большим диаметром, то в этом случае необходимо применять растяжки из проволоки.
