Двухскатная ломаная крыша - технология строительства

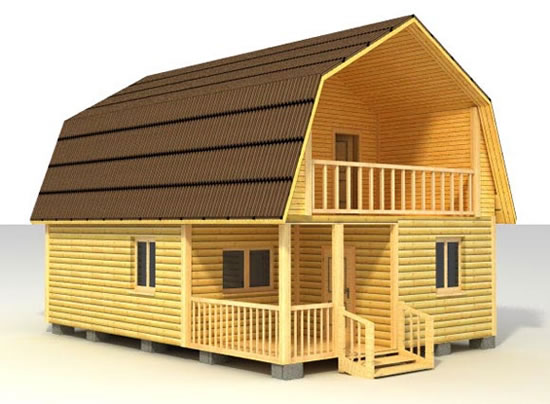

Самым популярным проектом строительства частного дома в сельской местности считается строение, имеющее размеры 6 на 6 метров и 3 окна по фасаду. Поэтому для дополнительного увеличения жилой или хозяйственной площади владельцами выбирается

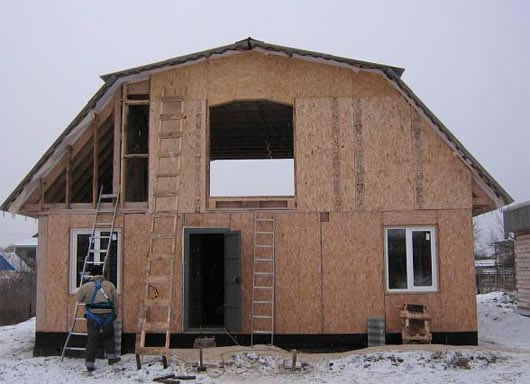

мансардная ломаная двухскатная крыша своими руками, как на фото.

Такой вид кровли имеет стропильную конструкцию, позволяющую возводить в мансардном помещении вертикальные стены и обустраивать горизонтальный потолок. В свободном боковом пространстве делают встроенные шкафы или оборудуют ниши под хранение различных вещей. Над потолком мансардного этажа обычно оставляют небольшой проветриваемый чердак.

Нижние стропила ломаной крыши

Когда строится двускатная ломаная крыша своими руками, стропильную систему можно выполнить из наслонных и висячих элементов, или только из наслонных. Если представить мансардную ломаную крышу в виде геометрических фигур, то это будет 3 треугольника. Два из них находятся по бокам помещения, а один - над его потолком.

Боковые скаты на крышах ломаной формы делают с большим уклоном, поэтому на них не задерживается снежная масса. При строительстве домов в районах с незначительным количеством осадков в холодные месяцы, когда выполняют расчет двухскатной крыши, снежную нагрузку не учитывают. Что касается ветровых показателей, то их непременно включают. Не следует забывать о нагрузке на стены здания и фундамент, так как боковые стропила двускатной крыши являются несущим каркасом для стен чердачного помещения.

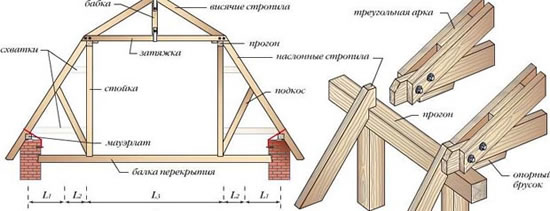

Конструкция ломаной крыши предусматривает использование для боковых скатов наслонных стропил, опирающихся на мауэрлат и прогоны. Монтируют прогоны на стойки, которые упираются в балки перекрытия потолка основного помещения дома. Для обеспечения дополнительной устойчивости стоек используют схватки, связывающих их со стропилами, а тем в свою очередь надежность придают подкосы, которые упираются в низ стоек. Благодаря этому разгружают боковые прогоны, являющиеся для верхних стропил опорными.

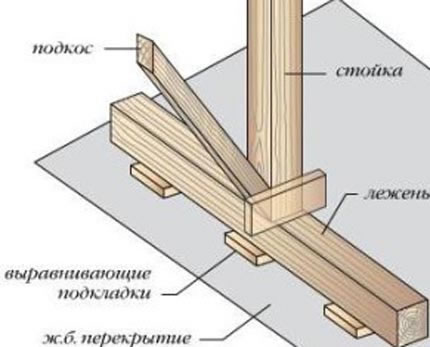

Если создается двухскатная ломаная крыша, чтобы выполнить нижнее крепление стропильных ног, используют скользячки или ползун. Когда потолочные балки изготавливают из пиломатериалов, требуется для них сделать расчет на сосредоточенную нагрузку. В том случае, если перекрытия железобетонные, вычисления не производят. При использовании железобетонных плит на гидроизоляционный материал под стойки помещают лежень, его располагают в строго горизонтальном положении при помощи деревянных подкладок или кирпичных столбиков.

Верхние стропила ломаной крыши

Поможет разобраться с тем, как строится ломаная крыша чертеж, который выполняют при разработке проекта дома. Верхний треугольник, образованный стропильной конструкцией, при строительстве мансардной кровли в отличие от двух боковых треугольников изготавливают из наслонных стропил, также можно использовать висячие. Когда предполагается задействовать висячие стропила, тогда для компенсации изгибающих напряжений потребуется монтаж дополнительной подвески. Такое напряжение создается в затяжке.

Выполняя устройство ломаной крыши, как правило, ее утепляют со стороны чердачного (мансардного) помещения, а это в свою очередь оказывает дополнительную нагрузку на элементы стропильной системы, при этом она сильнее влияет на стропильные ноги, чем на затяжку висячих стропил.

Стропильные висячие фермы создают конек при помощи жесткого соединения стропильных ног без применения конькового прогона. Для равномерного распределения нагрузки используют подкосы и ригель.

Когда задействуют наслонные стропила, верхний треугольник имеет совершенно другое устройство. Затяжки в таком случае выполняют функции потолочных балок, а в них упираются стойки, необходимые для конькового прогона. Для этого используют древесные материалы, имеющие большое сечение. Также потребуется строительство солидной потолочной конструкции. Как утверждают специалисты, в домах, на которых планируется двускатная ломаная крыша, желательно строить стропильные системы путем совмещения нижних наслонных и верхних висячих стропил.

Строительство ломаной крыши

Когда создается ломаная крыша - чертеж и техдокументация помогут определиться с технологией ее строительства.

Работу по созданию ломаной кровли выполняют в такой последовательности:

• по плитам перекрытия укладывают лежни или подготавливают в деревянных потолочных балках врезки для стоек;
• устанавливают стойки с подкосами (если необходимо) или без них, затем укладывают 2 боковых прогона;
• в порядке очередности монтируют ноги наслонных стропил;




• если расчеты кровли двухскатной крыши подтверждают необходимость наличия схваток, их устанавливают дополнительно;
• висячие стропильные фермы собирают на земле, поднимают к месту монтажа и крепят на боковых прогонах;
• когда конструкция ломаной крыши предусматривает использование исключительно наслонных стропил, тогда боковые прогоны соединяют балками потолка мансарды с предварительно подготовленными врезками, предназначенными для стоек конькового прогона;
• при необходимости устанавливают стойки для конькового прогона с подкосами;
• укладывают коньковый прогон;
• в порядке очередности монтируют наслонные стропильные ноги;
• в зависимости от используемого кровельного материала создают обрешетку.

Порядок расчета кровельного пирога

В качестве примера проведения расчета кровельного пирога взят монтаж ломаной крыши с использованием металлочерепицы.

Необходимы следующие материалы:

• гидроизоляционный;
• теплоизоляционный;
• пароизоляционный;
• кровельные;
• крепежные детали;
• доборные элементы;
• водосточные изделия.

Для пароизоляции планируется использовать Изоспан В, стандартно его рулон имеет ширину 160 сантиметров. Согласно инструкции производителя, размер нахлеста должен составлять минимум 10 сантиметров, отсюда рабочая ширина равна 150 сантиметрам. С учетом стандартных размеров рулона получается 70 «квадратов» материала. После этого площадь кровельной поверхности делят на площадь рулона и определяют их необходимое количество.

Материал для выполнения гидроизоляции, когда строится двухскатная или односкатная ломаная крыша, рассчитывается аналогично.

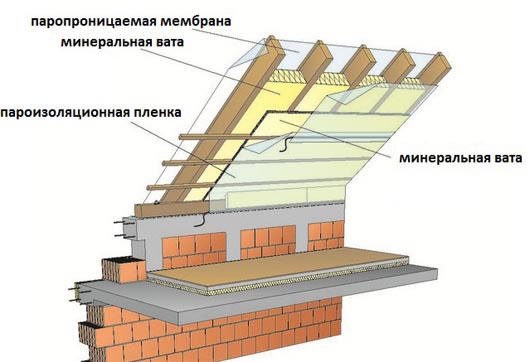

Утепляться одно- или двухскатная ломаная крыша может одним из двух способов: материал укладывают либо на всю ее поверхность или только на стены и потолок мансардного помещения. Второй способ по стоимости дешевле, но поскольку утеплитель помещают между стропил, разрыв слоя материала способствует образованию мостиков холода. При выборе плиточного «Эковер Лайт 35», имеющего толщину 5 сантиметров, ширину 60 сантиметров и длину 1 метр, нужно разделить площадь поверхности кровли на площадь одного листа и полученный результат умножить на 3, поскольку толщина слоя утеплителя должна составлять не меньше 15 сантиметров.

Для проведения расчета необходимого количества металлочерепицы, когда создается одно-, двух- или четырехскатная ломаная крыша, требуется знать параметры листа кровельного материала. Если планируется двухскатная кровля, нужна длина нижнего и верхнего скатов, длина боковых прогонов и конька. Затем на вылет за стропильную ногу добавляют по 7 сантиметров к длине каждого из скатов.

Длину бокового прогона, а также конька делят на рабочую ширину листов металлочерепицы (ее определяют путем вычитания размера боковых нахлестов). В результате получают количество картин, которые предстоит уложить по ширине каждого из скатов.

Чтобы произвести расчет листов согласно длине, учитывают, что длина картины (максимальная) составляет 6,1 метра, стандартно длина листа равна 2,95 и 2,25 метра, нахлест по торцу – 15 сантиметров, на свес надо добавить 7 сантиметров. С учетом того, что высота бокового прогона обычно соответствует высоте комнаты в 2,5 метра, то желательно использовать листы, имеющие длину 2,95 метра.

При проведении расчетов не забывают учитывать стоимость доборных и крепежных изделий. Так саморезы высчитывают путем умножения их необходимого количества для крепления одного листа на число листов. Доборные элементы определяют согласно длине карнизов и конька, учитывая нахлесты.
