Дымоход для камина своими руками

Каминные дымоходы обеспечивают отведение продуктов горения в атмосферу. При этом для реализации этого, используется сила естественной тяги. Правильное выполнение данной функции обеспечивает безопасное проживание человека в доме, ровно как и надлежащее качество функционирования самого камина.

как сделать дымоход для камина

Если устроить дымоход для камина своими руками не по строительным нормам, то в результате тяга может значительно упасть, что приводит к задымлению и пожару. В связи с этим долговечность и безопасность пользования камином зависят от правильности монтажа дымоотводного канала.

Диаметр дымохода для камина

С каждым годом возрастают требования к экологичности и энергосберегающим свойствам отопительного оборудования, а это в свою очередь приводит к разработке все более совершенных агрегатов, которые позволяют отопить дом с использованием меньшого количества горючих материалов. Таким образом, ужесточение требований к конструкции дымоотводящих каналов весьма оправдано.

Современные каминные дымоходы должны отвечать требованиям следующих критериев:

  • Прочность и долговечность стоят на первом месте, так как дымовые трубы должны выдержать высокие температуры и при этом сопротивляться действию конденсата и агрессивных кислот.
  • Аэродинамика. Элементы трубы должны обеспечивать наиболее свободный проход воздуха от камина наружу. Так, оптимальным считается круглое сечение трубы дымохода, так как оно беспрепятственно пропускает воздух вверх. Трубы прямоугольного сечения создают внутри локальные вихри и сопротивления, что сказывается на качестве дымоотведения.

    размеры дымохода для камина

  • Простота в обслуживании. Чем более гладкая внутренняя поверхность трубы, тем меньше она подвержена образованию отложений копоти и грязи. Такие трубы реже требуют капитальной чистки, при которой используется средство для чистки дымоходов.
  • Устойчивость к коррозии и эрозии. В продуктах горения имеются кислоты, которые вкупе с влагой могут разъедать металлические трубы и швы кирпичной кладки. Во избежании этого, материал дымохода должен быть качественным и устойчивым к различного рода агрессивным веществам.

Схема дымохода камина

В зависимости от способа установки и местоположения, различают следующие типы схем каминов:

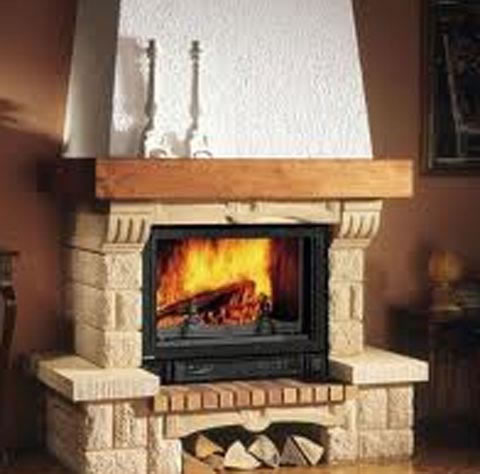

  • Встроенные. Представляют собой вертикальные дымоотводные каналы. Их прокладывают в капитальной стене еще во время возведения дома. Являются наиболее экономным вариантом.

    диаметр дымохода для камина

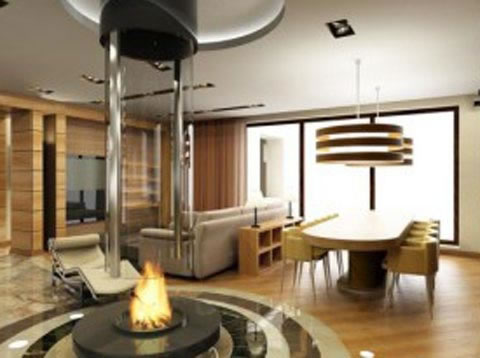

  • Подвесные. Их можно обустроить уже в готовом здании. В основном используются для островных каминов. Элемент крепится к несущим конструкциям крыши и перекрытиям потолка с помощью вантовых растяжек и кронштейнов. Для создания эффекта «парящего» дымохода необходимо, чтобы плита перекрытия над камином смогла выдержать вес конструкции. Поэтому зачастую предпочтение отдается металлическим моделям, так как они имеют значительно меньшую массу в сравнении с другими типами подобных дымоходов.

    схема дымохода камина

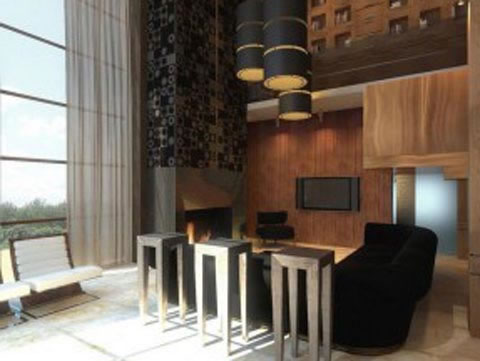

  • Дымоходы с опорой на камин. Являются гибридным решением, так как имеют сходство как с подвесными, так и встраиваемыми конструкциями. Такие дымоходы значительно утяжеляют сам камин, а поэтому под ним необходима укладка самостоятельного фундамента.

расчет дымохода для камина

В зависимости от используемых материалов дымоходы могут быть:

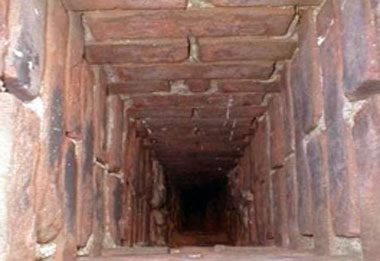

  1. Кирпичные. Для подобных конструкций используется обожженный полнотелый глиняный кирпич. Для создания дымохода необходимы также песок, глина, цемент и вода. Такие конструкции наиболее подходят для каминов, которые работают на твердом топливе. Кирпичная кладка показала свою эффективность при высоких температурах дыма. В этом случае исключается конденсация водяных паров. Стоит сказать, что для кирпичных дымоходов очень опасно сжигание не просушенной древесины. Дело в том, что во время горения таких дров образовывается конденсат, который смешиваясь с сажей превращается в липкую массу, способную оседать на стенках дымохода и приводящую к его разрушению. Кладка дымохода обязательно должна быть цельной. Не рекомендуется выкладывать дымоход частями между перекрытиями. Для того, чтобы защитить дымоход от конденсата, в него вставляют металлический вкладыш, выполненный из кислотоустойчивой стали.

    кирпичный дымоход для камина

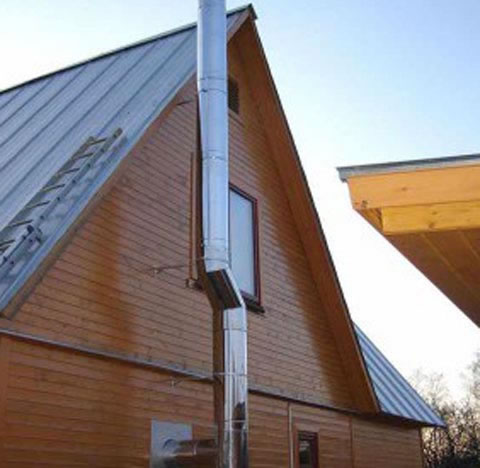

  2. Стальные. Дымоходы делают из жароустойчивой нержавеющей стали. Такие трубы гораздо легче кирпичных, за счет этого они не нуждаются в фундаменте. Благодаря этому, дымоходы подобной конструкции гораздо проще установить. Данный тип дымоотводов отличается долговечностью и устойчивостью к коррозии. А ввиду того, что трубы имеют сечение круглой формы, достигается оптимальный результат по вытяжке продуктов горения. К тому же стенки стальных дымоход меньше подвержены отложениям сажи, а поэтому чистка каминов дымоходов будет проводиться реже, хотя всё же чистку дымохода от сажи стоит выполнять регулярно. Радует и то, что можно делать чистку дымохода своими руками. Еще одним преимуществом данного материала является возможность установки дымохода в уже возведенный дом.
    Но наряду с достоинствами, стальные дымоходы имеют и слабые стороны — высокую стоимость и малую самонесущую способность.

    Стальные дымоходы могут собираться по двум типам технологии:

    - сэндвич труба для дымохода;
    - горячие трубы.

    стальной дымоход для камина своими руками

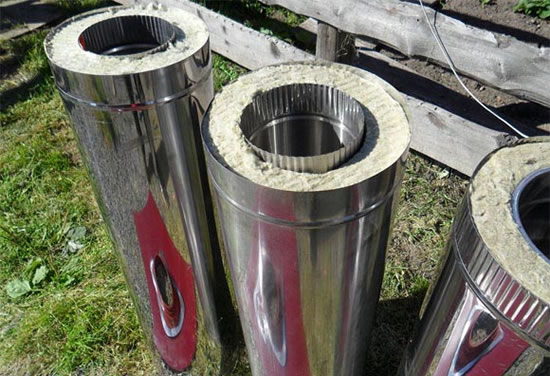

    Сэндвич дымоходы — это конструкция, которая состоит из круглой трубы со специальным огнестойким слоем изоляции внутри. Внутренний изолятор принимает на себя основной удар действия высоких температур и агрессивных веществ. Такой дымоход не подвержен возгоранию и отличается низкой теплопроводностью.
    Горячие дымоходы представляют собой трубы без слоя теплоизоляции. Они подходят для прокладки дымоотвода в уже существующей шахте. Гибкие трубы позволяют организовать отвод продуктов горения от топки без использования поворотных конструкций и промежуточных соединений. Герметичность и надежность стыков обеспечивается благодаря использованию специальных мастик.

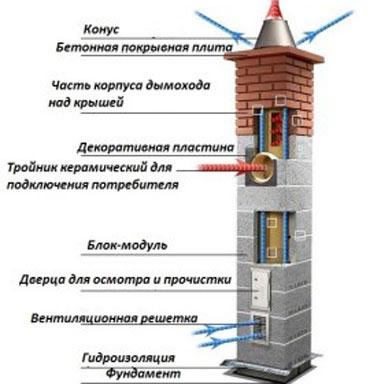

  3. Керамические. Шамотные керамические трубы для дымоходов появились на отечественном рынке относительно недавно. Они имеют все достоинства стальных труб, к тому же отличаются высокой надежностью и долговечностью. Труба состоит из внутренней керамической трубы, слоя изоляции и стального кожуха или легкого пенобетона в качестве внешнего слоя. Стоимость таких дымоходов немного выше, чем конструкции из других материалов. Но благодаря достаточно продолжительному сроку эксплуатации, затраченные средства полностью окупаются.

    устройство керамического дымохода

  4. Стеклянные. Этот материал является немного экзотическим. Но тем не менее он обеспечивает низкую тепловую инертность и длительный срок эксплуатации. Кроме того такие дымоходы не восприимчивы к влаге и коррозии. К недостаткам стеклянных дымоходов относится высокая стоимость и сложность монтажа.

Дымоход для камина своими руками

Ниже приведем основные этапы того, как сделать дымоход для камина:

  • Определяем местоположение. Оптимально разместить дымоход поближе к коньку, в теплой части дома. Если возникла необходимость установки дымоотвода у внешней стены, то ее толщина должна быть не менее 60 см. Размещение у конька позволит организовать конец трубы дымохода не столь выступающим над поверхностью крыши.
  • Определяем размеры. Внутренний диаметр дымоотводного канала должен быть не меньше выводного патрубка камина. Если дымоход для камина размеры имеет слишком малые или большие, то это приведет к падению силы тяги.

Камины с открытой топкой принято оборудовать дымоходом с соотношением диаметра трубы и размера проема топки 1 к 1. При этом сечение трубы должно быть круглым. Для прямоугольного сечения это соотношение равно 1 к 1,5. Расчет дымохода для камина зависит от высоты здания, типа используемой кровли, а также типа используемого теплоносителя.
