Инверсионные кровли: порядок монтажа

Инверсионная крыша — это конструкция, в которой кровельный пирог уложен в обратной последовательности. Современные крыши позволяют выбрать любую форму и материал. Кроме защитной, они могут нести и другие функции. Наиболее удачным примером можно считать плоские крыши, которые позволяют организовать летнюю веранду или небольшой сад.

инверсионная крыша

Плоские крыши встречаются на многоэтажках советского периода, различных промышленных и хозяйственных объектах. Раньше подобное решение практически не использовалось в частном строительстве, впрочем и сейчас это утверждение остается истинным. Инверсионные кровли позволяют изменить ситуацию в этой сфере.

Конструкция плоской крыши

Классическая плоская кровля состоит из так называемого пирога:

  • слой перекрытия — обычно это железобетонная плита;
  • кровельная мембрана ПВХ или другой материал для защиты от влаги;
  • теплоизоляция, наиболее часто используется керамзит или минеральная вата;
  • поверх слоя утеплителя укладывают цементно-песчаную стяжку;
  • завершающим слоем пирога плоской кровли является гидроизоляция из материала на битумной основе.

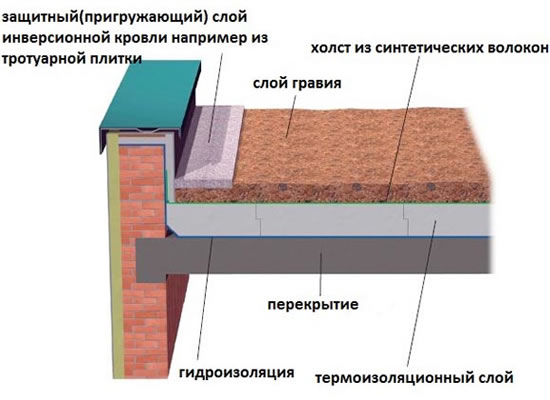

устройство кровельного пирога инверсионной кровли

Инверсионные кровли отличаются от обычных своим устройством. В данном случае слой утеплителя укладывают не под битумной гидроизоляцией, а поверх нее.

Преимущества инверсионных кровель

Устройство инверсионной кровли позволяет избежать ряда проблем, присущих обычной плоской кровли. Так, в классическом варианте «пирога», паро- и гидроизоляция не всегда укладывается полностью герметично. Как следствие, влага начинает проникать сквозь мелкие трещины и отверстия прямо на слой теплоизоляции. При этом, так как сверху он накрыт гидроизолирующей пленкой, то влага уже не может испарится из материала.

Если бы утепляющий слой не был закрыт гидроизоляционным материалом, влага могла бы испаряться сама по себе, но гидроизоляция крыши этому препятствует. Поэтому капельки воды продолжают накапливаться в утеплителе. В зимний период они могут замерзнуть, что приводит к разрыву материала и потере герметичности нижнего слоя гидроизоляции. В результате получаются протечки и пятна на потолке. Найти места повреждений в этом случае может быть проблематично. Инверсионные крыши в свою очередь лишены проблем данного рода.

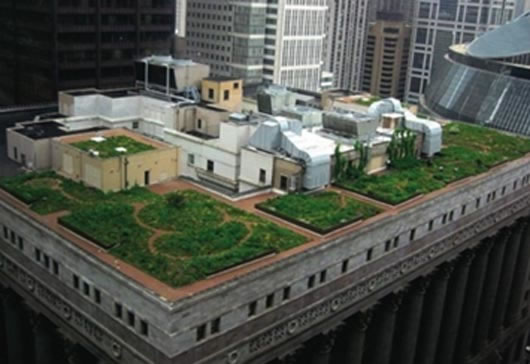

устройство инверсионной кровли

Несомненным достоинством таких кровель можно считать рациональное использование площади, что в условиях плотной застройки и большой стоимости земли становится немаловажным фактором. Так, например, владельцы офиса могут позволять себе организовать на крыше дополнительное место для деловых встреч и презентаций. Также на такой крыше можно организовать маленький сад, который будет использоваться для отдыха работников.

Инверсионная крыша во всех аспектах приносит только позитивные результаты.

Порядок монтажа

Укладку инверсионной кровли необходимо запланировать еще на этапе создания проектной документации. Ее следует учитывать в нагрузках на несущие конструкции.

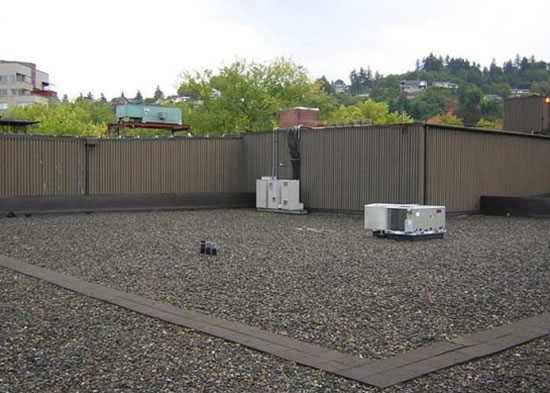

монтаж инверсионной крыши

В зависимости от этого рассчитываются параметры стен и фундамента:

  • при минимальной нагрузке инверсионные кровли могут состоять только из двух слоев — теплоизоляции и покрытия рулонными материалами;
  • в случае создания открытой площадки, на которой предусматривается нахождение людей, оборудования или мебели, необходимо использовать плотный утеплитель (пенополистирол) и покрытие из керамической или тротуарной плитки;
  • если на такой крыше будет организована стоянка для автомобилей или бассейн, то необходимо обустроить промежуточные укрепляющие слои. В качестве покрытия основания используется монолит или железобетонная плита.

Для защиты делают парапет высотой не менее 50 см. Его выполняют из железобетона или ограждающих стальных конструкций. При этом основное требование — парапет крыши должен прочно крепиться к основанию и выдерживать значительные нагрузки.

Гидроизоляция крыши

Инверсионная кровля состоит из бетонной плиты перекрытия (основание) на которую укладывают ковер гидроизоляции. В качестве изоляторов используют рулонные материалы на битумной основе или более современные решения (к примеру, геомембрана).

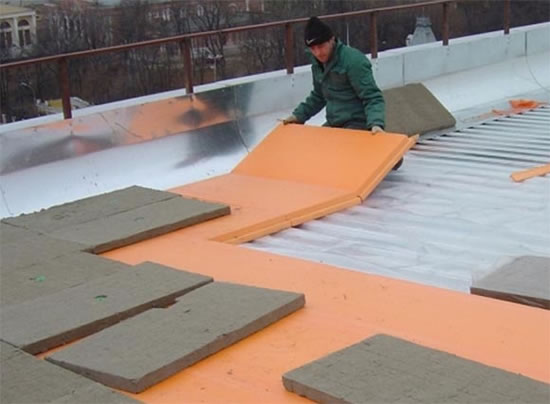

инверсионная кровля гидроизоляция

Такой материал позволяет организовать 100% защиту перекрытия от протечек. К тому же срок службы геомембраны составляет около 50 лет. Отдельные листы мембраны крепятся между собой методом сваривания. Это позволяет полностью исключить проникновение влаги под гидроизоляцию, к тому же открывается возможность создать «ковер» любой формы.

Теплоизоляция: выбор утеплителя

После того, как устройство гидроизоляции кровли выполнено, можно приступать к монтажу теплоизоляционного слоя. Он должен сохранять тепло не только в зимний период года, но также и летом. Его основная цель — обеспечить температуру слоя гидроизоляции максимально приближенной к внутренней температуре в помещениях. Кроме тепловой защиты этот слой ограждает гидроизоляцию от механических повреждений.

инверсионная крыша теплоизоляция

За счет ликвидации слоя пароизоляции, инверсионная кровля может обойтись немного дешевле классической плоской кровли. К теплоизоляции выдвигается требование устойчивости к влаги, то есть материал должен быть не гигроскопичным, не терять своих качеств даже в условиях влажной среды. Зачастую для этих целей используют экструдированный пенополистирол, техноплекс, пеноплекс, геотекстиль и различные профилированные мембраны.

Обустраиваем дренажный слой

Плоская крыша в обязательном порядке должна иметь слой дренажа. Его кладут поверх теплоизоляции. Дренажный слой необходим для поглощения воды и для защиты теплоизолятора от механических повреждений. Благодаря своим свойствам, дренаж пропускает воду, но не допускает попадания на теплоизолятор песка или частиц почвы. Для организации этого слоя можно использовать специальную ткань (технониколь, геотекстиль) или дренажную мембрану.

Варианты покрытий

После этого переходят к организации пригружающего слоя, который должен не дать теплоизоляции подняться в процессе различных механических воздействий на нее. Для этих целей используют гравий, тротуарную плитку, почву для растений и другие материалы. При использовании гравия, толщина слоя не должна быть менее 5 см. При этом для нормального отвода воды необходимо соблюдать уклон кровли в пределах 3-5 градусов.

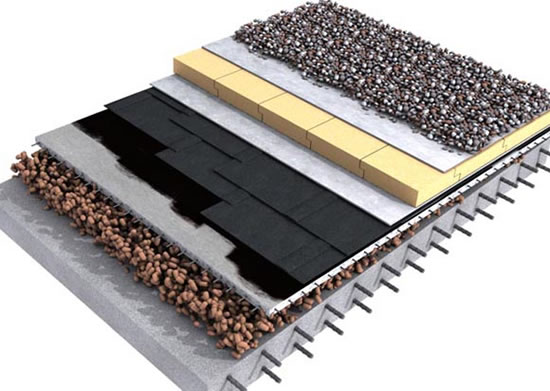

инверсионная крыша кровельный пирог

Такой пирог инверсионной кровли должен обеспечивать герметичность крыши, сохранение тепла в помещениях и рациональное использование пространства крыши.

Дополнительные узлы инверсионной кровли

Особенно внимательно следует подойти к герметизации и утеплению крыши в узлах примыкания кровли к стенам или парапету, гидроизоляции проходных труб. Эти места вызывают наибольшее количество проблем и именно в этих точках наиболее часто возникают протечки.

Воронку инверсионной кровли усиливают дополнительной гидроизоляцией и установкой металлического фартука. При этом уклон организовывают в сторону к водосточной воронке. В местах примыкания гидроизоляцию делают двойной и ее выводят по вертикали стены выше последнего слоя «пирога».
