Как работает устройство молниезащиты

Чтобы защитить здание и электроприборы от последствий грозовых разрядов производят монтаж систем молниезащиты.

Критерии выбора молниеотвода

Удар молнии, если отсутствуют молниезащитные устройства, может спровоцировать возникновение пожара, разрушение объекта, тяжелое поражение людей.

Молниеотвод выбирают с учетом ряда параметров, таких как:

• конструктивные особенности постройки;
• годовая интенсивность прохождения гроз в данном регионе;
• необходимая степень безопасности.

На сегодняшний день все объекты в зависимости от требований, которым должно соответствовать устройство молниеотвода, предназначенного защищать от опасного поражения молнией (прямой удар, занос высоких потенциалов и т.д.) подразделяют на три категории.

1. категория. К ней относятся здания, где складируются и ведутся работы с взрывоопасными химическими веществами, в результате чего постоянно присутствуют смеси паров, пыли, газов с воздухом, представляющие угрозу для жизни человека.
2. категория. В нее входят строения, в которых хранятся взрывоопасные вещества, прочно упакованные в металлическую тару, а взрывоопасная смесь, состоящая из газов, паров и пыли с воздухом может возникнуть лишь при аварийной ситуации. В случае взрыва разрушения будут частичными.
3. категория. Это здания, где отсутствует угроза возникновения взрывоопасных соединений с воздухом, там нет на хранении химических веществ, которые могут представлять угрозу для людей.

Монтаж молниезащиты зданий и сооружений – системы, предохраняющей от попадания прямого удара, заноса высоких потенциалов и вторичных воздействий, необходим для объектов, относящихся к 1 и 2 категориям. Зданиям 3 категории необходима установка молниезащиты от прямых ударов и заноса высоких потенциалов.

Как устроена молниезащита

Основными элементами системы защиты от удара молнии являются:

• молниеприемник;
• токоотвод;
• заземлитель.

Молниеприемник

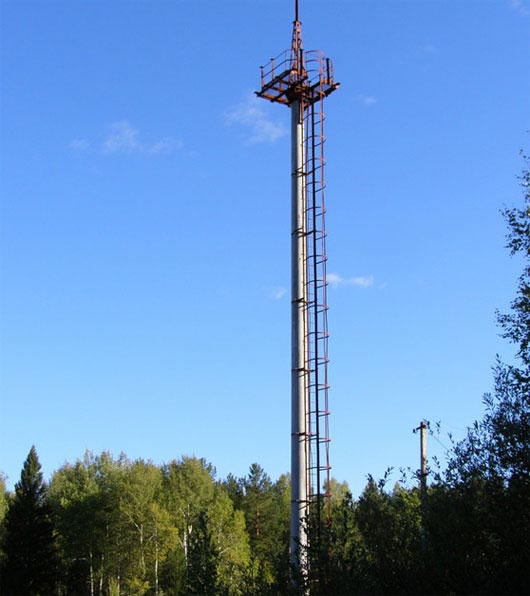

Его назначение – это перехват электрического разряда. Конструкционное решение (см. фото) бывает в виде металлической сетки, троса или стержня:

• сетчатый молниеприемник укладывают непосредственно на поверхность кровли постройки. Для его изготовления используют стальные полосы или прокат из этого же материала с круглым сечением. Если создана молниезащита в виде сетки, то необходимо обеспечить постоянную уборку снежной массы и наледи с поверхности крыши, а также беспрепятственный сток осадков. Предельный размер ячеек, согласно нормам Международной Электротехнической Комиссии – 5 на 5 метров;
• тросовый молниеприемник представляет собой стальной канат, который подвешивают на опорных конструкциях. Молниеотводы тросовые, то есть с горизонтальным расположением молниеприемника, на двух заземленных опорах, как правило, используют для технических сооружений, имеющих значительную протяженность, например, для воздушных линий электропередач. Реже применяют для защиты зданий;
• стержневой молниеприемник относится к традиционному виду, который был придуман еще в XVIII веке. Его обычно используют, когда создают устройство молниезащиты частного дома, закрепляя на крыше здания. Чаще всего металлический стержень, изготавливают из профильного металлопроката.

Токоотвод

Токоотводы молниезащиты представляют собой проводник для соединения двух элементов молниеотвода - молниеприемника и заземлителя. Для их производства требуется черный или оцинкованный стальной прокат, имеющий диаметр не менее 6 миллиметров. Токоотводы соединяют с заземлением при помощи сварки или задействуют металлические хомуты с болтами и гайками. Этот элемент надо прокладывать наиболее коротким путем, ведущим от от молниеприемника к заземлителю. Внешняя его часть должна быть доступной, чтобы исключить возможность ослабления натяжения или повреждения.

В качестве токоотвода нередко используют металлические элементы зданий, на котором создается молниеотвод. Ими могут быть пожарные лестницы, трубы и т.д. – главное обеспечить надежный электроконтакт между всеми составными элементами системы молниезащиты.

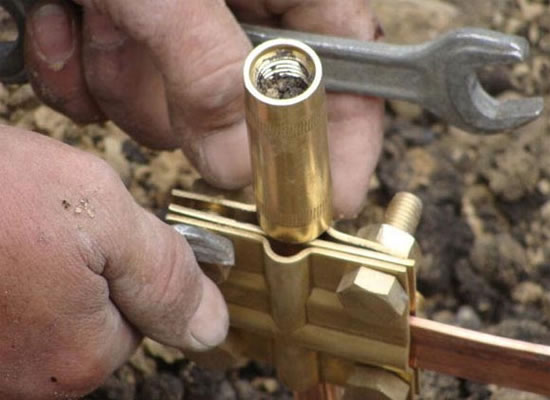

Заземлитель

Заземление молниеотводов – это металлический проводник, контактирующий с почвой. Чаще всего в качестве заземлителя пользуются изделиями из металлопроката – угловым профилем, трубой или полосой. Когда создается молниеотвод своими руками, действующие нормативы допускают использование бывших в употреблении ли некондиционных труб для водо- и газопроводов. При этом заземлитель необходимо очистить от коррозии, самый оптимальный вариант – оцинковка. Сопротивление заземляющего устройства молниезащиты, если во время грозы вблизи него могут находиться люди, не может превышать 10 Ом.

Чтобы спроектировать максимально эффективную систему молниезащиты собственного дома, его владельцу потребуется учесть множество параметров.
