Какие требования к дымоходам газовых котлов

Отопительное оборудование может работать на жидком, твердом и газообразном топливе и оно обязательно должно иметь систему, предназначенную для отвода за пределы здания продуктов горения. Над крышами частных домовладений можно увидеть трубу дымохода – она является небольшой частью сложной конструкции, которая непременно устанавливается вместе с газовым теплогенератором (напольным или настенным). Как выглядит отопительный котел, можно увидеть на фото.

Чтобы в собственном доме эксплуатировать отопительную систему правильно, каждый владелец недвижимости должен представлять, каким образом она работает, и знать основные принципы ее устройства. Перед покупкой газового котла необходимо ознакомиться с видами дымоходов, в чем их преимущества и особенно недостатки.

Какими бывают дымоходы?

Нередко домовладельцев интересует, можно ли устроить систему дымоотведения самостоятельно? Собственноручно ее сделать несложно, но без консультации специалистов не обойтись. Начинать знакомство с устройством дымохода надо с его конструкционных особенностей.

На сегодняшний день бывают следующие виды дымоходов для газовых котлов:

• кирпичными;
• из нержавеющей стали;
• коаксиальными;
• керамическими.

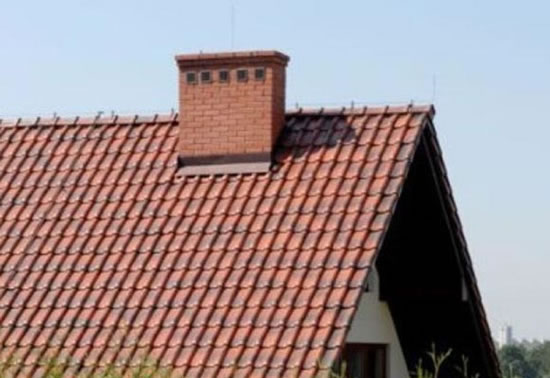

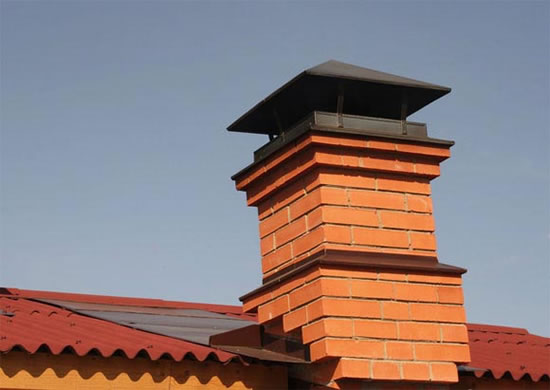

Дымоход кирпичный. Отличается сложной конструкцией, высокой стоимостью, а его обустройство занимает немало времени. По своим эксплуатационным характеристикам во многом уступают современным системам;

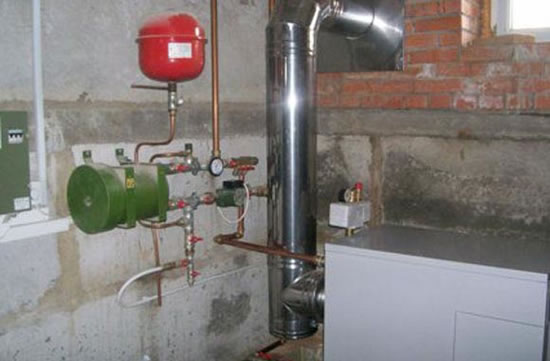

Двухконтурный дымоход. Такой вариант представлен на рынке в широком ассортименте. Среди достоинств следует отметить устойчивость к действию многих агрессивных веществ и к механической деформации. Дымоход, изготовленный из нержавейки, для газовых котлов чаще всего производят в форме сэндвич системы, которая представляет собой разные по диаметру две трубы, одну из которых помещают в другую. Зачастую используют керамическую трубу для дымохода. Пространство, имеющееся между ними, заполняют минеральной ватой или жароустойчивой базальтовой ватой. В настоящее время использование нержавеющего «сэндвича» считается оптимальным вариантом, кроме этого такая дымоотводная труба отличается достойным видом.

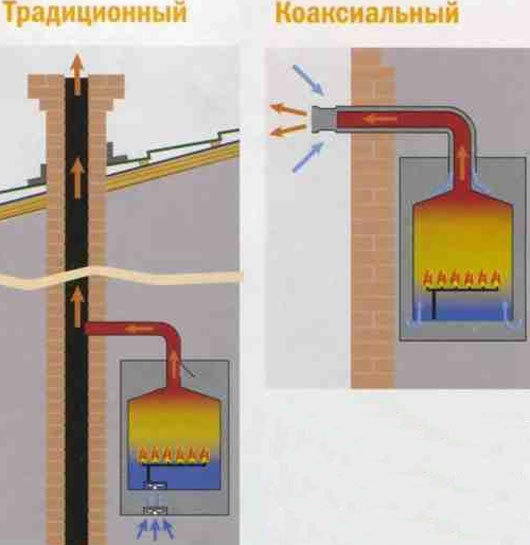

Дымоход коаксиальный. Рабочие характеристики находятся на высочайшем уровне. Его внешний вид, смотри на фото, не спутаешь ни с одним другим вариантом дымоходов, поскольку он имеет особую конструкцию, благодаря которой на внутренних стенках конденсат не образуется. Такое свойство является очень важным для отопительного оборудования, работающего на газе.

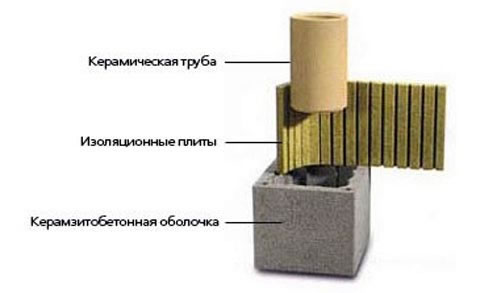

Дымоход керамический. Его устанавливают те домовладельцы, которые предпочитают простые и надежные конструкции дымоотведения, несложный монтаж и абсолютную пожаробезопасность.

Устройство дымоотводов для газового котла

Требования к дымоходам газовых котлов и их устройство предусматривает использование в процессе монтажа таких комплектующих и элементов:

• переходник для соединения патрубка котла отопления с дымоходной трубой;
• трубы телескопические;
• проходной патрубок;




• стеновые крепления – хомут и кронштейн;
• тройник с ревизией;
• наконечник, у которого коническая форма;
• отводы.

Эффективная работа дымоотводов

Есть определенные требования к дымоходам газовых котлов и их необходимо выполнять, поскольку от эффективного функционирования системы дымоудаления зависит самочувствие и жизнь людей, проживающих в доме.

Вне зависимости от конструкционных особенностей, которые имеет дымоход для газового котла - СНиП регламентирует выполнять ряд требований. Их несоблюдение приводит к неправильному устройству каналов для отведения продуктов отработки и неверному подсоединению отопительного оборудования. Когда не выполняются требования к дымоходу отопительного газового котла, на первое место выходит проблема безопасности эксплуатации отопительной конструкции здания. В нормативных документах четко прописаны все мероприятия, которые необходимы.

Чтобы работали в нужном режиме дымоходы для газовых котлов - СНиП 2.04.05-91, а кроме него ДБН В.2.5-20-2001 следует тщательно изучить, в противном случае проблем с работой отопительных газовых приборов не избежать.

Наиболее важные требования к дымоходу газового котла, на которые в первую очередь надо обратить внимание, выглядят следующим образом:

• необходимо обеспечить хорошую тягу, которая является залогом эффективности выработки тепловой энергии, образующейся в результате сгорания топлива (газа);
• правильное устройство конструкции конденсатосборника предотвращает скопление лишней влаги на стенах канала дымоудаления;
• идеальное расположение канала дымоотведения - вертикально вверх. Длина дымохода для газового котла на всех горизонтальных участках не может превышать 6 метров;
• на оголовок дымохода нельзя устанавливать дефлекторы, грибки и т.д. Подобные элементы понижают степень удаления из отопительной системы продуктов горения, и возникает большая вероятность проникновения угарного газа в помещения, в том числе и в жилые комнаты;




• при составлении схемы обустройства дымоотводной системы, учитывают габариты отопительных устройств и размер дымохода для газового котла;
• максимального внимания требует выполнение монтажных работ и мероприятий, связанных с плотностью прилегания элементов конструкции в местах их соединения – здесь нужна максимальная герметичность. Только так можно обеспечить защиту от проникновения отработки топлива за пределы дымохода;
• разрешается применение дымоотводящих труб, соединенных в общую систему, когда два котла в один дымоход выводят продукты сгорания.

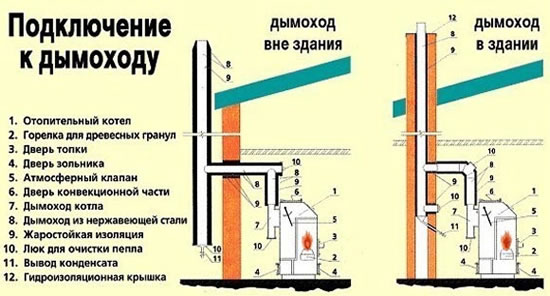

Установка дымоходов наружных и внутренних

Дымоходы для котлов, использующих газ как топливо, можно установить как внутри строения, так и за его пределами.

Особенности монтажа внутреннего дымоотведения заключаются в следующем:

• если дымоход проходит через отапливаемые помещения, то теплоизоляция не требуется;
• имеется большая вероятность проникновения угарного газа в комнаты и повышенная пожароопасность;
• для проведения установки требуется много составных элементов, а это приводит к повышению сложности работ;
• проведение ремонта затруднено.

Наружное дымоотведение имеет ряд особенностей:

• необходимо делать полноценную теплоизоляцию;
• имеется высокий уровень эксплуатационной безопасности;
• поскольку составные элементы однотипны, работы по монтажу выполняются легко;
• проведению ремонта и утеплению дымохода ничто не препятствует.

Внутреннее устройство дымоходной системы

Когда дымоходная конструкция создается внутри здания, тогда работа производится в такой последовательности:

• в перекрытии крыши и кровельном пироге наносят соответствующую разметку, чтобы сделать отверстия под дымоотведения, для чего необходимо знать размеры дымохода для газового котла;
• правильность произведенных замеров проверяют несколько раз;
• вырезают проемы и делают отверстия для труб;
• отходящий от котла патрубок соединяют с переходным адаптером;
• после этого подсоединяют тройник и ревизию, монтируют лист стали;
• прикрепляют основной кронштейн;

• трубу наращивают, а при необходимости используют так называемое «колено»;
• чтобы выполнить монтаж через перекрытия, устанавливают специальный патрубок;
• лист, изготовленный из оцинкованной стали, надевают на трубу, предварительно в нем делают отверстие большего диаметра, чем труба дымохода. Оцинкованный лист крепят к перекрытию;
• с целью придания стыкам надежности задействуют хомуты, которые стягивают проволокой или болтами;
• дымоход крепят настенными хомутами с двухметровым шагом и кронштейнами с шагом 4 метра;
• с целью завершения конструкции используют конусообразный наконечник;
• изолируют систему дымоотведения.
