Холодный потолок - энергетически эффективно

Одним из новшеств в сфере кондиционирования помещений и обеспечения благоприятного микроклимата является холодный потолок, а точнее, целая его система. Подобные потолки не только работают без лишнего шума, но и являются компактными, занимая минимальное пространство, чего не скажешь о привычных кондиционерах и сплит-системах.

холодный потолок в квартире устройство

Далее речь пойдет о том, по какому принципу осуществляется работа холодных потолков, а также о том, с какими особенностями монтажа приходится сталкиваться во время его установки.

Как работает холодный потолок?

Если говорить о том, что собой представляет вся система холодный потолок можно назвать не чем иным, как инновационным и практичным вариантом стандартного кондиционера. Функциональность этой системы объясняется тем, что благодаря лучистому обмену тепла осуществляется охлаждение не воздуха внутри комнаты, а конкретно предметов, находящихся в ней.

Так, холодный потолок в квартире работает по следующему принципу:

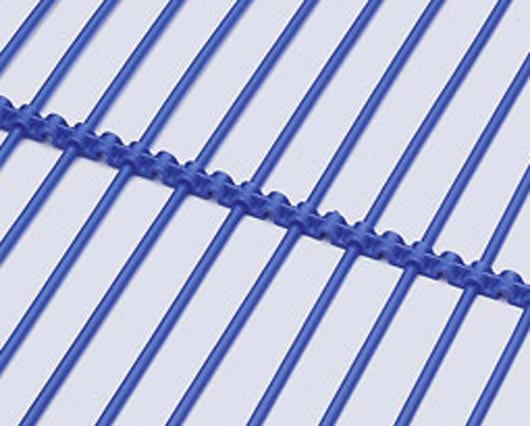

  1. Поверхность потолка оснащается особыми матами, изготовленными из такого материала, как капиллярные трубки с диаметром в 4,3 миллиметра. Шаг расположенных в мате трубок должен составлять от 10 до 30 миллиметров.
  2. По этим трубкам осуществляется циркуляция прохладной воды, выполняющей функцию основного источника теплообмена. Вода контролирует необходимую температурную разницу, обеспечивая, тем самым, охлаждение помещения.
  3. По причине того, что интервал расположения капиллярных трубок очень небольшой, а лежат они параллельно друг другу, распределение температуры по всему пространству помещения выполняется равномерно.
  4. 60% всей работы по охлаждению этими матами выполняется посредством охлаждения лучистого типа, а 40% – посредством естественной конвекции.

    система холодный потолок

  5. Каждому известно, что теплый воздух обладает свойством подниматься вверх из-за его легкости. В пространстве под потолком он сталкивается с матами охлаждения, его масса увеличивается, и в помещение опускается уже охлажденный воздух.
  6. Что касается лучистого охлаждения, его работа основывается на способности нагретых предметов возвращать тепло уже охлажденным.
  7. Температура воды, протекающей в матах, колеблется от +16 до 18 градусов. Поддерживает этот показатель холодильная машина, а сама циркуляция происходит за счет специально оборудованного для этих целей насоса.

Следует помнить, что холодный потолок нужно применять в тех помещениях, где отсутствие сквозняков является максимально возможным.

холодный потолок устройство

Подытожив, можно сказать, что в систему холодного потолка входят следующие элементы:

  • капиллярные маты;
  • сеть трубопроводов;
  • циркулярный насос;
  • запорно-регулирующая арматура;
  • холодильная машина;
  • механизм автоматизации и управления.

Применение капиллярных матов в охлажденных потолках

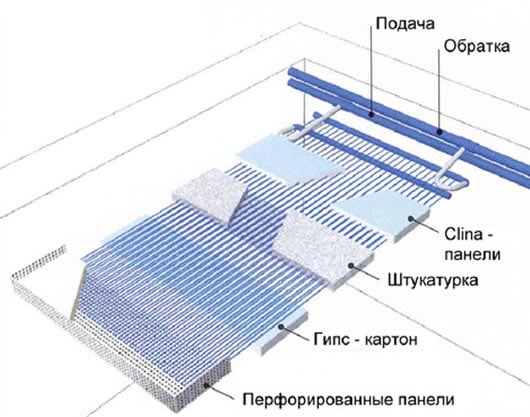

Монтаж матов на перекрытие из бетона или гипсокартона

Благодаря сравнительно малому диаметру трубок и небольшому весу заполненной водой системы монтировать капиллярные маты можно прямо на подвесной гипсокартонный потолок или основание из бетона. Трубы матов и подводящие трубы можно скрыть в пространстве за потолком из гипсокартона, а сами маты может провести сквозь отверстия в листах гипсокартона на потолочную поверхность.

Фиксируются маты всей системы нержавеющими скобами, причем крепление осуществляется прямо к гипсокартонной поверхности. Затем маты обрабатываются слоем штукатурки толщиной от 8 до 15 миллиметров. Мощность всей системы охлаждения при подобном устройстве будет составлять приблизительно 85Вт/м².

холодный потолок система

За счет своей гибкости капиллярные маты можно устраивать на потолки, имеющие самую сложную конфигурацию (наклонные, сводчатые потолки, с множеством уровней и т.п.).

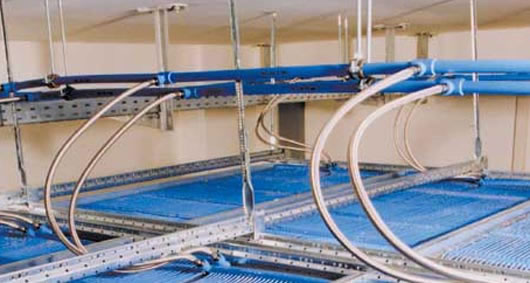

Холодный потолок кассетного типа

Примечательно, что любой потолок из металла, выполненный по кассетному типу, можно переделать в кассетный потолок холодного типа. Для этого используется технология присоединения к кассетам потолка капиллярных матов, фиксация которых осуществляется с той стороны, где находится перекрытие. Этот вариант отличается высочайшей полезной мощностью, равной приблизительно 95Вт/м².

холодный потолок кассетного типа устройство

Так как охлажденные кассетные потолки можно разбирать без каких-либо проблем, всегда есть вариант свободного доступа в пространство потолка. Это дает возможность простого и быстрого беспрепятственного монтажа дополнительных и демонтажа старых матов в любое время при необходимости усиления или убавления охлаждающей мощности.

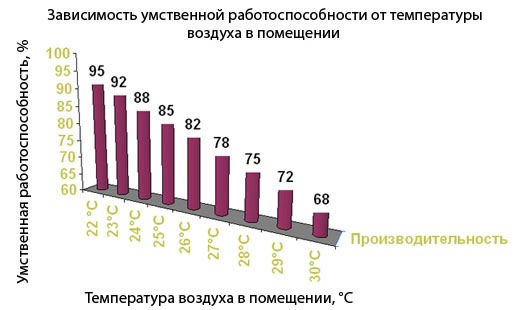

Энергетическая эффективность холодных потолков

Как известно использование холодного потолка способствует не только хорошему кондиционированию помещения, но и значительной экономии затрачиваемой энергии. Происходит это по следующим причинам:

  • холодильная машина потолка затрачивает примерно на 20 – 30% меньше электрической энергии, чем стандартные кондиционеры при одинаковом объеме рабочего хладагента;
  • в стандартных кондиционерах около 35% производимого холода затрачивается на конденсацию присутствующей в воздухе влаги. В холодных потолках такого негативного свойства нет;
  • холодные потолки не требуют расхода той электроэнергии, которая идет на привод расположенных в каждом из традиционных кондиционеров вентиляторов.

эффективность холодных потолков

Так, разобравшись с тем, что такое холодный потолок и как он функционирует, можно предположить, что все его преимущества и положительные технические характеристики будут по достоинству оценены потребителями, а сам товар, несмотря на его новизну, в скором времени приобретет уже более широкую популярность и станет гораздо более востребованным.

При возникновении любых вопросов относительно устройства холодных потолков подробные фото и видео процесса их установки всегда можно найти в Интернете на специализированных сайтах, посвященных строительству.
