Конструкция дымоходов и материал изготовления

Функционирование отопительных котлов, очагов и каминов во многом зависит от вида используемого топлива. В результате их работы образуется дым, который также отличается. Так газы, отходящие от твердотопливных котлов, имеют высокую температуру и содержат много сажи. Дым от приборов на жидком топливе очень горячий и в его составе присутствует большое количество агрессивных компонентов и поэтому при выпадении конденсата в дымоотводящем канале на его стенках образуется кислотная среда.

снип дымоходы

Газовые котлы устаревших конструкций также вырабатывали помимо тепловой энергии горячий дым, а в их дымоходах оседали кислоты. Современное оборудование практически полностью утилизирует выделяемое в результате сгорания топлива тепло, а исходящие газы имеют температуру не более 40 градусов, при этом агрессивные вещества почти не выделяются, поскольку влага собирается в отопительном котле.

Конструкция дымоходов для таких приборов предусматривает использование пластмассовых труб с небольшим диаметром. В данном случае принято применять термин не «дымоход», а «газоотвод». С появлением турбированных котлов необходимость в классическом исполнении дымоотводов, имеющих выход на крышу, отпала. Достаточно вывода трубы через стену здания на улицу.

Назначение дымоходов

Дымоход – это конструкция, назначение которой заключается в обеспечении отвода отходов, образовавшихся в результате сгорания топлива, с учетом того, что их температура представляет опасность возникновения пожара.

строительство дымоходов

Принцип работы дымохода и его устройство дает возможность:

  • полностью удалять из помещения продукты горения газа или другого вида топлива;
  • изолировать строительные конструкции от соприкосновения с раскаленными газами и таким образом позволяет исключать возможность возгорания;
  • защищать систему дымоотведения от агрессивного действия конденсата, который оседает в каналах. Дело в том, что со временем кислоты разрушают стройматериалы и сажа начинает проникать внутрь кирпичной кладки.

Тяга и противотяга

Наличие четких норм и рекомендаций, регулирующих строительство дымоходов, позволяет обеспечивать наличие постоянной тяги в дымовых каналах, без которой отопительное оборудование в лучшем случае не может эффективно функционировать. В худшей ситуации при сильном ветре, дующем в определенном направлении, и при повышенной влажности вполне может случиться «опрокидывание тяги». Этот термин подразумевает, что отработанные газы вместо того, чтобы покидать помещение, будут попадать внутрь здания. Угарный газ очень опасен для здоровья и жизни человека – отравление продуктами сгорания чревато летальным исходом.

двустенные дымоходы

Когда выполняется проектирование дымоходов и их создание, для обеспечения максимального уровня тяги необходимо учитывать следующие рекомендации специалистов:

  • система дымоотведения (см. фото) должна располагаться вертикально, ее высота не может быть менее 5 метров, допускаются участки, имеющие уклон в 45 градусов. Тяга тем лучше, чем выше труба. Прочистку дымоходов обустраивают в нижней части. Для газовых котлов современной конструкции и сборных дымоходов, направленных в камин вертикально, прочистка не требуется;
  • допускается горизонтальное подключение отопительных котлов к дымоходу, но при условии, что такой участок не будет превышать 2 метра. Если это камин или печь, то он по осям труб не может составлять больше одного метра. Уклон горизонтального сегмента должен составлять не менее 20-30 миллиметров на погонный метр трубы. Это допускается при условии, что отрезок трубы поднимается сначала от напольного котла вертикально вверх на высоту не менее метра, а потом только переходит в горизонтальное положение. Обычно настенный котел подобным выходом снабдить нельзя, поэтому его помещают как можно ближе к дымоходу и подключают к трубе сразу горизонтально, при этом длина участка составляет не больше одного метра. Согласно нормативной документации, необходимо предусмотреть возможность производить очистку на горизонтальных участках протяженностью 2 метра, поэтому проекты дымоходов выполняют, учитывая необходимость расположить тройник-ревизию. Поскольку горизонтальные отрезки понижают тягу, отопительные приборы стараются располагать как можно ближе к дымовыводящему каналу;

    керамические модульные дымоходы

  • для печи или отопительного прибора сечение отверстия дымохода нельзя делать меньше рекомендуемого размера. В инструкциях производителей, прилагаемых к оборудованию, данные параметры непременно указываются;
  • конструкция дымоходов предусматривает, что расстояние между осью выхода канала от отопительного прибора до оси его выведения на крышу не может превышать 3-х метров для котлов, а для печей и каминов – 2-х метров (имеется в виду сумма горизонтальных и наклонных под углом 45 градусов участков подключения). Количество поворотов каминная труба не должна иметь больше трех;
  • разрешается подключать дымовые трубы от разных приборов к общему вертикально расположенному стояку. Сначала от отопительного устройства отводят вертикальную трубу, имеющую в высоту не меньше 1,5 метра, а затем только подключают ее к основному дымоходу вне зависимости от протяженности горизонтального отрезка. Так называемые коллективные дымоходы объединяют каналы для дымоотведения с разных этажей. Такая объединенная система не считается оптимальным техническим решением и поэтому ее используют только тогда, когда невозможно применить иные варианты. При этом площадь сечения основного дымохода должна быть не меньше суммы сечений подключаемых к ней каналов;

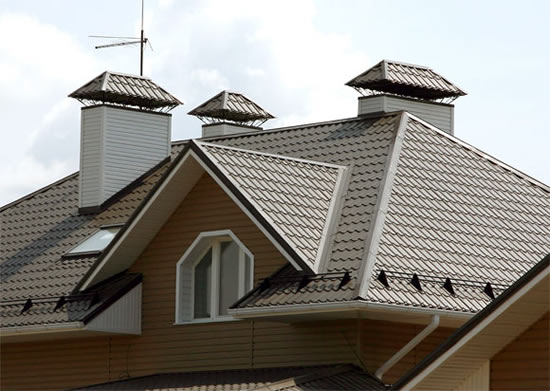

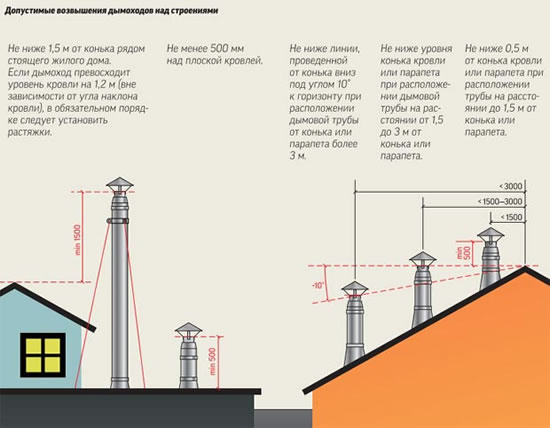

  • как видно на фото, верхняя часть оголовка дымохода должна находиться не ниже, чем 0,5 метра от конька крыши при условии, что ось трубы располагается не дальше, чем 1,5 метра от него. Когда это расстояние больше, тогда ее помещают выше 0,5 метра от линии, проведенной к горизонту с наклоном 10 градусов от конька;
  • располагать дымоходы проектирование которых выполняется одновременно с составлением технической документации для всего здания, нужно как можно ближе к месту нахождения конька на кровле, тогда не надо создавать высокую трубу, а тяга при этом будет максимальной;

    прямоугольный дымоход

  • если канал дымоотведения и вентиляционные трубы располагаются в одном общем стояке, дымоход приподнимают над объединенным колпаком. В нормативной документации прописано, что оголовок должен иметь небольшое конусообразное сужение и быть открытым. В действительности для защиты от осадков и мелкого мусора многие владельцы домов монтируют колпак на дымоход. В продаже можно встретить вращающиеся дефлекторы и турбины, которые, как утверждают их производители, служат для улучшения тяги, но в действительности результат от их установки минимален. Поэтому специалисты рекомендуют использовать невысокий и простой по форме колпак. Чтобы он не мешал свободному выходу отработанных газов, расстояние между его низом и верхом трубы должно по вертикали составлять 20 сантиметров и более;
  • с целью обеспечения достаточной тяги в дымоходе необходимо создать постоянный приток воздуха в то помещение, где находятся отопительные приборы, которые являются хорошими вытяжками. Чаще всего его подачу осуществляют при помощи вентиляции – искусственной или естественной. Оптимальным вариантом будет подача воздуха с улицы непосредственно к колосникам камина или печи или поближе к топке отопительного котла – в результате уровень кислорода в помещении не понизится.

Конструкция дымохода и материал изготовления

На некоторых строительных сайтах можно встретить предложение использовать конструктор дымохода, который дает возможность составить схему дымоудаления, но он все-таки не является системой, позволяющей сделать проект. Во многом конструкционное решение дымохода зависит от используемого для его строительства материала.

дымоходы проектирование

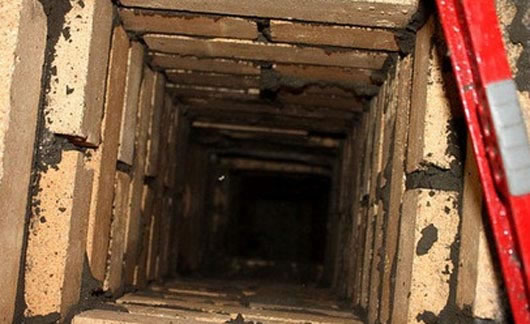

Наиболее традиционным исполнением считается кирпичная конструкция, а вот бетонные дымоходы встречаются реже. Для постройки кирпичной системы требуется исключительно керамический полнотелый кирпич, остальные виды данной продукции являются нестойкими к воздействию высоких температур и кислот. Изнутри как указывает нормативная документация – СНиП – дымоходы из кирпича должны иметь ровную кладку, не имеющую потеков раствора, и полностью заполненные швы.

Печные дымоходы принято выполнять с использованием раствора из глины, но он не отличается прочностью и подходит для одноэтажных построек. Кирпичный дымоход имеет большую массу и остается теплым на протяжении длительного времени, при этом он частично отбирает тепло у выходящих газов. Но для такой конструкции требуется обустройство капитального прочного фундамента. Стоимость строительства дымохода из печного кирпича обходится недешево за счет высокой цены на этот стройматериал. Чтобы со временем со стороны помещений на таком дымоходе не появлялись пятна копоти, специалисты советуют внутрь кладки монтировать специальные вкладыши.

проекты дымоходов

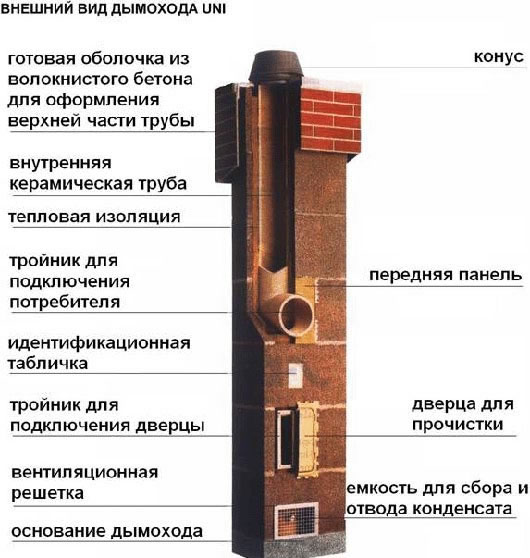

Современной заменой кирпичных конструкций являются керамические модульные дымоходы. Внутри них располагается керамическая труба для дымохода, а наружную оболочку делают керамзитобетонной или шамотной. Между двумя элементами располагают базальтовый утеплитель. Данное техническое решение считается перспективным, но поскольку такая продукция поступает из-за рубежа, она отличается высокой ценой.

Все более популярными становятся металлические дымоходы. Чтобы подключить печь или камин к основному дымоходу, используют трубы, выполненные из черной стали. Из обычного металла основной стояк дымохода для камина не делают. В качестве открытых элементов, необходимых для подключения дымоходов, задействуют эмалированные стальные трубы, выполненные из металла толщиной более 0,5 миллиметра. Среди их преимуществ значится устойчивость к действию кислот и коррозийным процессам, они рассчитаны на температуру в пределах 450 градусов, допускается кратковременное повышение до 750 градусов. Как правило, этого оказывается достаточно.

проход дымохода через кровлю

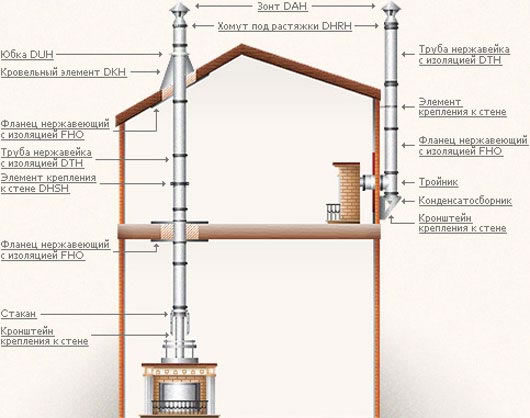

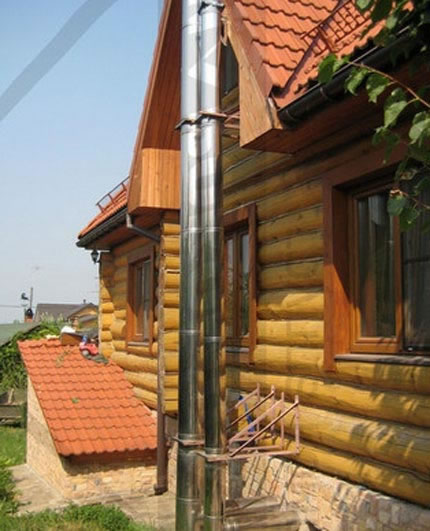

Металлический дымоход, произведенный из нержавеющей стали, служит долго, но и стоимость его более высокая. Он способен выдержать температуру до 1200 градусов. Для бытовых отопительных приборов подходит сталь, имеющая толщину 0,5-0,8 миллиметров. Металлические модульные конструкции бывают одинарными, утепленными, но чаще всего это двустенные дымоходы – достаточно востребованная продукция. У труб сэндвич между наружной и внутренней стенками прокладывают в один слой базальтовую вату. Такое конструкционное решение позволяет устанавливать сэндвич трубы своими руками, не опасаясь возгораний и ожогов. Эти трубы имеют эстетичный вид, а фундамент и кирпичная кладка не требуются. Двойной утепленный дымоход монтируют и снаружи зданий и внутри них. Вынос наружу такой металлической дымоотводящей системы значительно упрощает необходимость в противопожарных мероприятиях и часто используется при проведении реконструкции дома, дополнительно потребуется выполнить утепление дымохода снаружи качественной теплоизоляцией.

Металлический комбинированный дымоход состоит из двух частей – внутреннюю изготавливают из нержавеющей кислотостойкой миллиметровой стали, а наружную – из эмалированной, более тонкой.

снип дымоходы

Однозначного решения относительно того, какая конструкция дымохода для частного домовладения предпочтительней, нет. Многое зависит от архитектурного облика здания, материала стен и т.д. Специалисты рекомендуют обратить внимание на сэндвич-трубы, производимые из нержавеющей стали, поскольку они долговечны, их гладкая внутренняя поверхность обеспечивает хорошую тягу, а отложения сажи на стенках минимальны.

Оптимальная форма дымоотводящего канала – круглая, но встречается в продаже и прямоугольный дымоход.

Правила противопожарной безопасности

При строительстве дымоходов необходимо строго соблюдать противопожарные правила

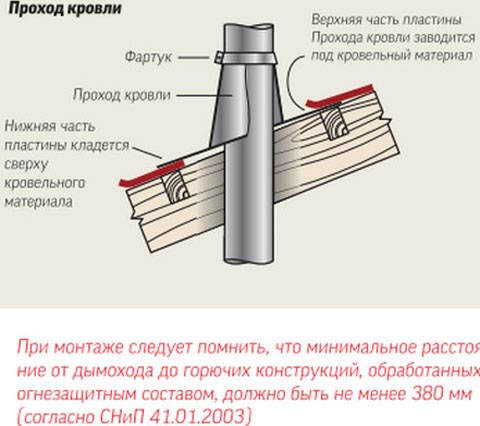

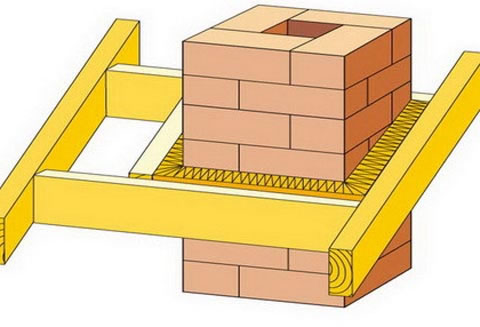

Особое внимание требуют схема сборки дымохода и правильность обустройства узлов прохода дымовыводящих каналов через перекрытия и кровлю. Также следует не перегружать отопительные приборы, работающие на твердом топливе, дровами.

Дымоход следует изолировать от сгораемых конструкций укладкой базальтового утеплителя. Если он применяется для нетеплоизолированных труб, тогда толщина слоя составляет 300 миллиметров, когда используются кирпичные или металлические изделия, то достаточно 150 миллиметров.
