Контробрешетка крыши - устройство
Как известно, основная функция крыши сводится к защите дома от любых воздействий, как механических, так и природных. Именно поэтому очень важно подойти к монтажу кровли для здания очень внимательно, учитывая абсолютно все особенности той или иной конструкции кровельного пирога. Один из таких элементов, о котором следует рассказать более подробно – это контробрешетка крыши. Именно об особенностях устройства этой детали для кровли, а также о ее правильном монтаже далее и пойдет речь.

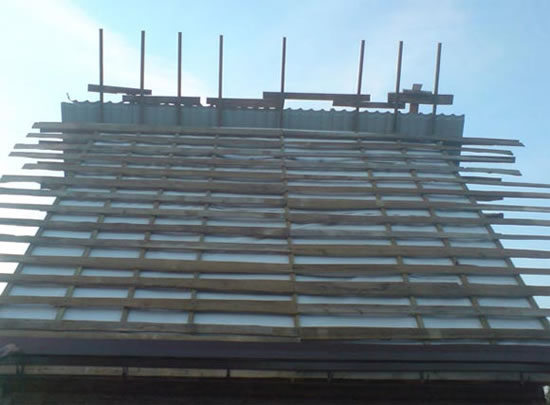

В чем разница между контробрешеткой и обрешеткой?
Далеко не все знают, что представляют собой и какую роль выполняют контр рейки, ошибочно принимая их за стандартную обрешетку. Но разница у этих двух элементов довольно существенная, поэтому важно окончательно разграничить эти две системы и разобраться, в чем состоит отличие таких конструктивных частей кровли, как обрешетка и контробрешетка.
Так, основу обрешетки составляют ряды досок, которые прибиваются к системе стропил, которая, в свою очередь, служит местом фиксации кровельного покрытия.
Обрешетка бывает двух видов:
- разреженная;
- сплошная обрешетка кровли.
Суть сплошной обрешетки заключается в том, что зазор между досками имеет расстояние менее 1 сантиметра.
Монтируется она обычно укладкой двух слоев:
- первый из них – разреженный;
- второй – сплошной, состоящий из устойчивой к влаге фанеры или ориентировано-стружечных плит, укладываемых под углом, равным 45 градусов относительно первого слоя.
Также примечательно, что обрешетка обладает еще и хорошими термо- и звукоизоляционными свойствами.
Сплошная обрешетка подойдет для укладки таких кровельных покрытий, как:
- металлочерепица;
- мягкая черепица;
- плоский шифер на основе асбеста;
- плоский шифер без асбеста.
Если говорить о разреженной обрешетке, то она применяется на кровлях, выполненных из стали, с волнистыми покрытиями, из песчано-цементной черепицы или черепицы на основе глины.
Чтобы соорудить обрешетку, нужно воспользоваться брусом, имеющим сечение 50x50 миллиметров или 60x60 миллиметров. Крепить систему к контробрешетке следует гвоздями, имеющими длину, равную толщине двух используемых брусьев.

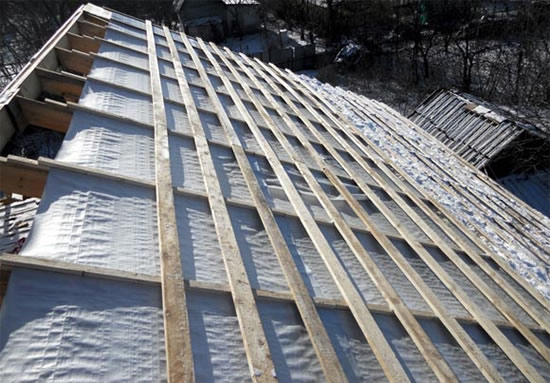

Контр брусья, или контр обрешетка представляют собой бруски из дерева, которые набиваются на стропильные ноги поверх гидроизоляционного материала.
Цель монтажа контр брусьев состоит в обеспечении гидроизоляции вентиляционным слоем. Защитой от воды может стать обычный рубероид или пленки или мембраны, препятствующие проникновению влаги.
Основной задачей контробрешетки является создание канала вентиляции между слоем гидроизоляции, обрешеткой и покрытием для кровли.
В течение срока службы внутренняя сторона покрытия может стать местом образования конденсата, который, в свою очередь, накапливаясь, может стать причиной появления гниения конструкции кровли.
Поэтому еще одним положительным свойством контр брусьев является обеспечение воздушного притока в те места, которые требуют вывода излишков влаги.
Основой контр брусьев служат доски, имеющие сечение 30x50 миллиметров. В том случае, если крыша имеет сложную конфигурацию и длинные стропила, заготовки должны иметь параметры 50x50 миллиметров.

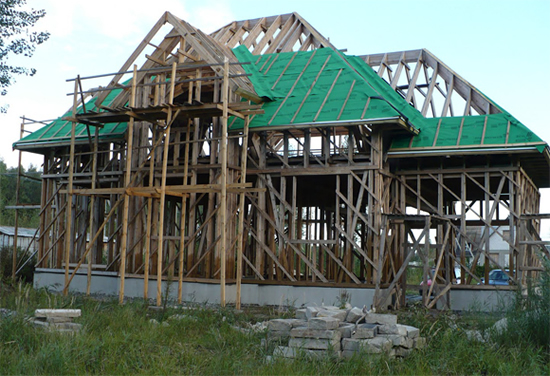

Устройство контробрешетки
Специалисты рекомендуют монтировать контробрешетку для каждого из типов скатной крыши. Как уже было сказано, благодаря тому, чтоб контр брусья прибиваются прямо поверх гидроизоляционного материала, пространству под кровлей обеспечивается оптимальная вентиляция, так как обрешеточная конструкция приподнимается на высоту бруска.
Стандартная высота контробрешетки – 2 – 5 сантиметров. Сечение брусков на простых кровлях – 30x50 сантиметров, а на сложных их толщина должна быть увеличена до 50 миллиметров.

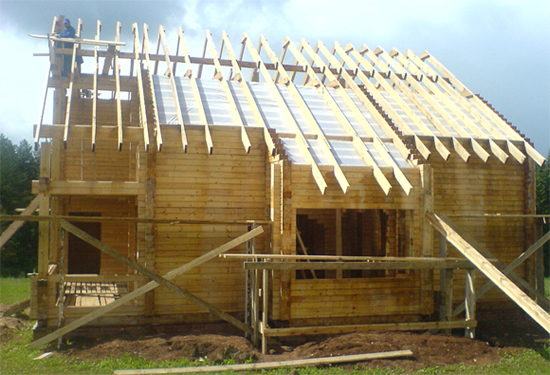

Монтировать контробрешетку необходимо после укладки поверх стропил материала гидроизоляции, функции которого чаще всего ранее выполнял рубероид.

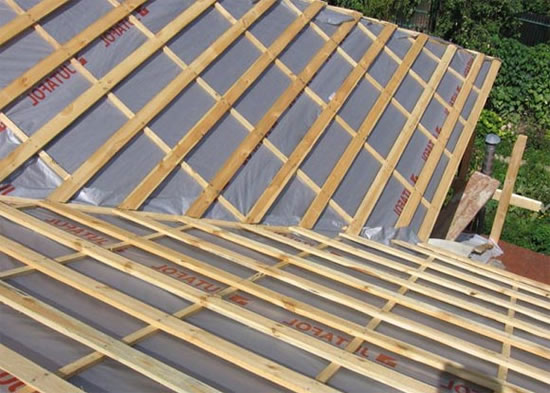

Но сегодня все большее количество застройщиков пользуются современными, более качественными и надежными материалами, представленными гидроизоляционной пленкой или мембраной. Такая гидроизоляция крепится к стропильным ногам, а после устанавливается контробрешетка.
Существует ряд особенностей, которые следует учитывать при устройстве контробрешетки:
- Закреплять контр брусья, имеющие толщину 30x50 миллиметров и длину 135 сантиметров, нужно оцинкованными гвоздями на стропильные ноги с соблюдением шага в 300 миллиметров.
- Хорошим решением станет оборудование черновой обрешетки, поскольку во время работ по устройству гидроизоляции может возникнуть необходимость перемещения по контробрешетке.
- Для крыш с углом наклона, равным 30 градусам нужно использовать контр брусья, сечение которых составляет 25x50 миллиметров. Если наклонный угол является меньшим, относиться к материалу слишком экономно не стоит.
При устройстве контр брусьев возле ендов и в районе коньков также существуют некоторые правила монтажа:
- Во время оборудования коньков надо добиться того, чтобы верхние участки граней контр брусьев имели общую точку пересечения. Сделать это поможет установка брусков противоположных кровельных скатов под нужным углом. Известно, что если обрешетка в районе конька устроена правильно, то рассчитать шаг досок и выполнить укладку элементов покрытия будет гораздо проще.
- Фиксировать контр брусья в районе ендов следует с соблюдением шага в 10 сантиметров. Это позволит беспрепятственно отводить пыль, любую появляющуюся влагу, а также обеспечит качественную вентиляцию покрытию кровли.
Важно помнить, что, нарушив вышеописанные правила монтажа, ендовая и коньковая конструкции могут быть существенным образом повреждены.
Крепить контробрешетку к гидроизоляционному материалу нужно гвоздями, которых на 1 м² потребуется до 10 штук.
При таком способе фиксации материал, защищающий от влаги, повреждается как в раз в 10 местах, то есть нарушается его герметичность и, как следствие, повышается склонность к проникновению влаги, особенно в дождливый период года. Однако эти повреждения с течением времени проходят, а точнее, спустя некоторое время после укладки кровельного покрытия. Удаления влаги происходит при помощи хорошей подкровельной вентиляции.
