Крышный вентилятор и его разновидности

Если традиционная система воздухообмена в здании – приточно-вытяжная – не эффективна, нужно обеспечить принудительную циркуляцию воздуха. Чаще всего для этого используют вентилятор дымоудаления крышный, который является самым эффективным и экономичным вариантом решения этой проблемы. В данной статье рассказывается об особенностях устройства и типах этих механизмов.

Крышные вентиляторы дымоудаления отличаются тем, что они выводят поток воздуха без помощи его температуры и давления – непосредственно в окружающую среду.

Разновидности крышных вентиляторов

Исходя из того, как происходит установка крышных вентиляторов в систему, они могут быть следующих видов:

• Канальный вентилятор – его монтируют на выходе конструкций, так называемых «мягких крыш», посредством прокладывания по зданию вытяжной трубы либо вентиляционного канала;
• Безканальный вентилятор – используется обычно на крышах одноуровневых зданий, внутри которых есть цельные большие помещения (торгово-развлекательные центры, спортзалы и тому подобное);
• Универсальный вентилятор – может быть установлен в любую из возможных систем.

Крышный вытяжной вентилятор может работать непрерывно, если циркуляция воздуха должна происходить постоянно, а может включаться по мере необходимости. В последнем случае, регуляция устройства может происходить либо в ручном режиме, либо автоматически, посредством установки определенных датчиков.

Структура крышного вентилятора

Модели крышных вентиляторов могут быть различными по внешнему облику, но все они работают по одной схеме и структура у них общая (смотри фото).

Крышный вентилятор состоит из:

1. Основания прибора;
2. Рамы для мотора;
3. Входного патрубка;
4. Защитной сетки;
5. Рабочей крыльчатки;
6. Защитного колпака;
7. Двигателя.

Защитный колпак защищает механизм снаружи и препятствует попаданию в него атмосферных осадков. Также любая модель крышного вентилятора оборудована защитной сеткой. Ее цель – защитить механизм от воздействия сильных порывов ветра и не дать попасть в него мусору с плоской крыши.

Основание прибора должно соответствовать форме вентиляционного канала. Оно может быть:

• квадратным;
• прямоугольным;
• или круглым.

Также монтаж крышного вентилятора дымоудаления может осуществляться с помощью специальных переходников. Либо может быть использован стакан монтажный для крышных вентиляторов.

Модели и классификации крышных вентиляторов

В случае, если в потоках отводимого воздуха могут присутствовать агрессивные примеси, следуют применять крышные вытяжные вентиляторы, изготовленные из специальных материалов, в том числе коррозионноустойчивых. Также есть модели, специально разработанные для отвода горячего воздуха, а также взрывозащищенные вентиляторы крышные.

Разработаны особые модели вентиляторов, предназначенные для усиления тяги дымохода. В случае установки такого вентилятора для камина или газового котла – во время его работы гарантирована нормальная работа обогревательного устройства. Недостаток такой модели: большой энергорасход. Кроме этого, при выключенном вентиляторе тяга дымохода будет слабее.

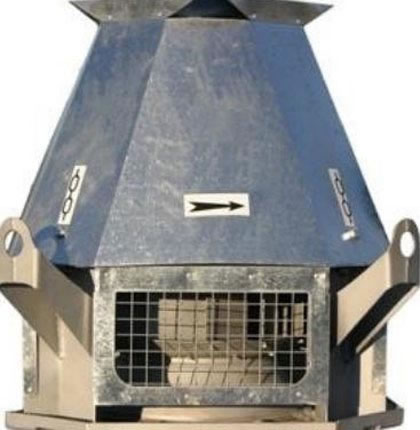

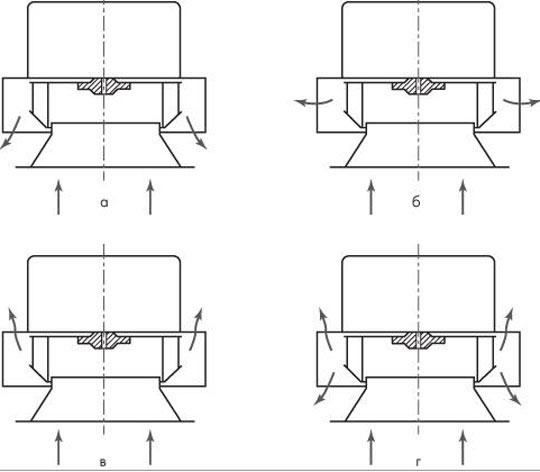

Крышные вентиляторы классифицируют и, исходя из направления отводимого воздуха, которое может быть:

• вниз;
• в стороны;устройства.

Диаметр колеса крышного вентилятора колеблется в пределах 200-1400 мм. При большем диаметре шумовые эффекты и вибрации невозможно погасить до комфортных значений. А при меньшем диаметре система в принципе не сможет эффективно работать.

Большая часть частных жилых домов утеплена стеклопакетами. Из-за этого воздушная циркуляция в доме может нарушаться. Решить эту проблему сможет монтаж крышных вентиляторов. Но обязательно следует установить систему, предусматривающую защиту от шумов и вибрации. И тогда можно будет выявить отсутствие изоляции.

Производительность крышных вентиляторов и ее параметры

Уровень производительности крышных вентиляторов определяется объемами отводимого воздуха и зависит от таких параметров:

• размер колеса вентилятора (чем больше диаметр колеса – тем выше производительность);
• мощность двигателя;
• угол загиба лопаток установки (чем больше угол – тем выше производительность, но, вместе с тем, возрастает и расход электроэнергии).

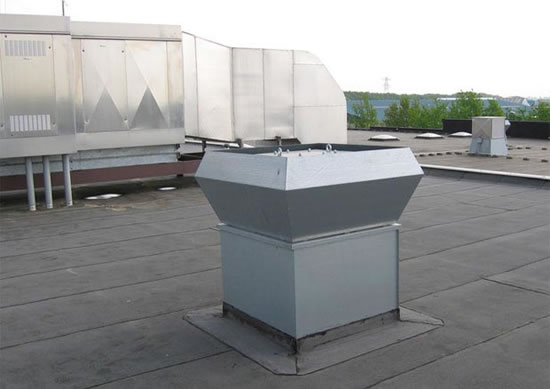

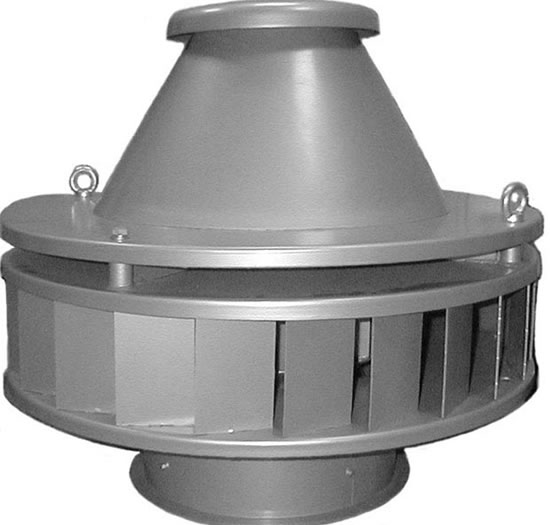

Вентилятор крышный радиальный

Среди данного класса механизмов самым популярным является вентилятор крышный радиальный (или центробежный, как его еще называют).

Есть попытки установить двигатель внутри колеса установки с целью уменьшить ее размеры. Но в таком случае мотор закрывает обширный участок сечения воздушного потока. Поэтому эта проблема остается открытой.

Единственное, что могут себе позволить производители крышных вентиляторов – это вертикальное либо горизонтальное размещение двигателя.

Во многих зданиях вытяжная и противодымная вентиляционные системы оборудованы раздельно. Довольно часто в местах выходов каналы обеих систем объединяют (если позволяют нормативы СНИПов и ГОСТов). А так как система дымозащиты предназначена лишь для экстренных случаев, то используется она редко и в основном бездействует. Так или иначе, но она должна быть оборудована соответственно.

Получить существенную экономию средств можно, если в точке такого соединения вентиляционных каналов произвести монтаж крышного вентилятора. При этом ущерба для функционирования ни одной из упомянутых систем не будет.

Критерии выбора крышного вентилятора для покупателей

Выбирая крышный вентилятор для своего жилого дома, либо для офиса или коммерческого учреждения, важно принять во внимание ряд таких характеристик:

• объемы выводимого воздуха;
• вес установки;
• наличие регулировки режимов работы системы;
• уровень шумов и вибраций установки.

Кроме этого, могут выдвигаться и другие, специфические требования: к примеру, взрывозащищенность или требования к работе в особых климатических условиях.

Следует также помнить, повысить производительность установки можно не только, установив радиальный крышный вентилятор более высокой мощности. Другой вариант: установить сразу несколько сравнительно слабых вентиляторов на разные вентиляционные каналы.

В результате система станет более гибкой. Несколько крышных вентиляторов будут давать тот же объем, но при необходимости можно включать и выключать отдельные вентиляторы, и, таким образом, регулировать и уменьшать нагрузки.

• вверх;
• и вверх, и вниз.

Если отводимый воздух может быть горячим или содержит вредные вещества, то тогда обычно используют вентиляторы с верхним отведением воздуха. Минус таких установок заключается в том, что есть опасность попадания осадка назад в систему при выключенном устройстве. Чтобы не допустить такого, в устройстве есть клапаны, открывающиеся при подаче питания.

У вентиляторов с боковым отведением воздуха тоже есть свои недостатки. Такие установки очень чувствительны в нагрузкам ветров. Такая проблема может быть решена установкой усовершенствованных защитных решеток.

В некоторых моделях крышных вентиляторов обе проблемы решаются через установку наружного герметичного стакана сверху на конструкцию вентилятора.

Также системы отвода воздуха классифицируют относительно уровню регулировки ее работы. Здесь они могут быть:

• нерегулируемые (имеют лишь два положения: «включен» или «выключен»);
• с зафиксированной скоростью (есть двух-трех скоростные, с переключаемым тумблером);
• с регулируемым числом оборотов – в таких механизмах скорость вращения колеса зависит от нагрузки в данный момент (такие системы выпускает компания «Systemair»).

Защита от шума и вибрации устройства

Часто установка крышного вентилятора на кровле происходит непосредственно над жилым помещением или офисом. Здесь к производителям выдвигаются особые требования – касательно защиты от шума и вибрации.

Снизить уровень шумового воздействия помогают специальные трубчатые (на выходе воздушного потока) и пластинчатые (на выходе потока) глушители. Также могут звукоизолировать и сам корпус устройства шумопоглощающей набивкой. Специальные амортизаторы и упругие прокладки – снижают вибрации
