Мауэрлат: размеры и особенности крепления
Мауэрлат – это деревянный брус, выполняющий роль опоры для наслонных деревянных стропил в кровельной конструкции. Благодаря нему нагрузка крыши равномерно распределяется по поверхности всех несущих элементов, помимо этого, установка мауэрлата выполняется для соединения крыши со стенами дома.
Расположение мауэрлата допускается как по всем внешним стенам, а точнее по их верхней части, постройки, так и только под стропильной ногой, передающей нагрузку. В первом случае речь идет о цельном мауэрлате, во втором – о частичном. Не зависимо от выбранного способа, брус не должен касаться внешнего края стены. Для предотвращения процесса гниения древесины поверх бруса обматывается водонепроницаемый материал, как правило, рубероид.
Надежность и прочность конструкции обуславливается качественным креплением каждого звена между собой и к стропильной системе. Она изготавливается из древесины – бруса, бревен, досок, при этом сечение мауэрлата должно соответствовать стандартным требованиям: 10x10 см, 10x15 см, 15x15 см. При использовании бревен следует отпилить одну сторону так, чтобы при укладке к стене не было просветов.
Как правильно установить мауэрлат
Работа может выполняться несколькими способами:
- Укладка и крепление мауэрлата к верхним бревнам при помощи:

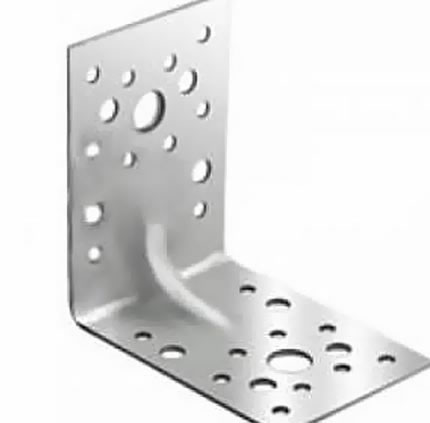

-металлических уголков;
-скоб;
-стальных или деревянных нагелей;
-оцинкованной проволоки (диаметр – не менее 5 мм).
- Укладка и крепление мауэрлата по периметру кирпичной кладки. Данный метод требует предварительного определения места монтажа и использования материала для крепежа. В этом случае установка мауэрлата своими руками может быть:
-К кирпичным стенам анкерными болтами, а также химическими самозатвердевающими анкерными растворами;
-К той же основе, но шпильками или кусками арматуры, которые вставляются непосредственно на завершающих этапах строительства стен. Данный способ подходит только для небольших кровель;
-К той же основе, но проволокой-катанкой, закрепляемой за несколько рядов до завершения кладки. Длина проволоки рассчитывается на обвязку бруса мауэрлата. Количество креплений при этом должно быть равным количеству стропил, либо превышать их число. - Последний способ - укладка мауэрлата к деревянным пробкам, предварительно обработанным защитным раствором. Пробки могут располагаться:
-под самим мауэрлатом;
-с отступом на ряд ниже мауэрлата;
-рядом с мауэрлатом, но почти у внешнего края стены.
Независимо от выбранных способов, показанных подробнее на фото, крепится мауэрлат к пробке металлическими скобами.

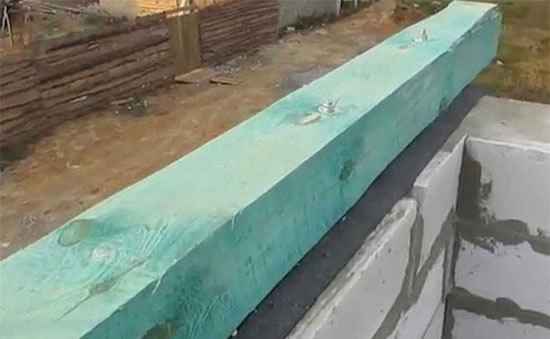

Если для строительства дома используются бетонные плиты или газобетон, то обязательно заливается армопояс со вставленными с небольшим промежутком друг от друга шпильками диаметром от 1 см. Оставленного конца шпильки должно хватить на толщину бруса и качественную затяжку контргайкой.
Также следует уделить внимание, что гидроизоляция мауэрлата изготавливается из двухслойного материала, как правило, рубероида.
Правила выполнения монтажа стропил к мауэрлату
При возведении крыши немаловажным этапом является создание стропильной системы, а в частности, крепления ее к мауэрлату. Соблюдение технологии сборки станет гарантией надежности и устойчивости кровли к снегу, сильным ветрам, климатическим перепадам и другому негативному воздействию.
Исходя из особенностей древесины, которая при высокой влажности начинает увеличиваться в размерах, а в сухую теплую погоду ужимается, нужно учитывать, что жесткое крепление или соединение станет причиной смещений и разрывов материала. Даже если расчет мауэрлата был выполнен правильно, то ошибки при устройстве кровельной конструкции чреваты образованием распорной силы, которая постепенно начнет губительное воздействие на конструкцию дома. Во избежание такой ситуации нужно следовать правилам монтажа стропил. В строительстве используется скользящее и жесткое крепление.
Особенности жесткого крепления
При таком креплении стропил и мауэрлата невозможно какое-либо воздействие между кровельными элементами, то есть никаких сдвигов, поворотов, изгибов и кручения не допускается.
В этом случае монтаж мауэрлата выполняется при помощи:
- Подшивного опорного бруска в виде уголка. Для этого стропильную ногу подшитым бруском (размерами до 1 м) крепко фиксируют к мауэрлату опорным бруском по линии оказываемого конструкцией давления. По бокам вбиваются гвозди для надежного крепления и предотвращения поперечного смещения.

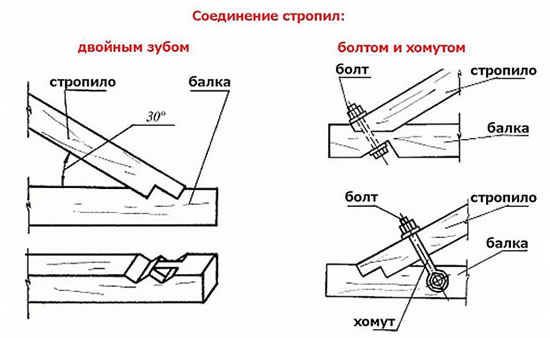

- Выполнения запила (выемки) на стропилах с последующим креплением на гвозди, скобы и проволоку. В строительной практике использование данного способа встречается намного чаще первого за счет образования жесткого узла, соединяющего стропильную ногу с мауэрлатом. При этом толщина мауэрлата практически не имеет значения, поскольку все зависит от техники крепления, когда 2 гвоздя вбивается с боков, а третий в вертикальную поверхность.
В обоих случаях для дополнительного соединения стропила с основой используется проволока-катанка и анкера, подстраховывающие конструкцию. При наличии одинакового угла ската кровли для возведения стропил выбирается один какой-то шаблон.
Особенности скользящего (шарнирного) крепления
Отличие такого крепления заключается в том, что оно позволяет одному из элементов конструкции свободно перемещаться, учитывая размеры мауэрлата и ограниченную амплитуду движения. Как правило, допускается перемещение стропильной ноги к конструкции мауэрлата.
Скользящее крепление подразумевает различные способы сопряжения, включая:

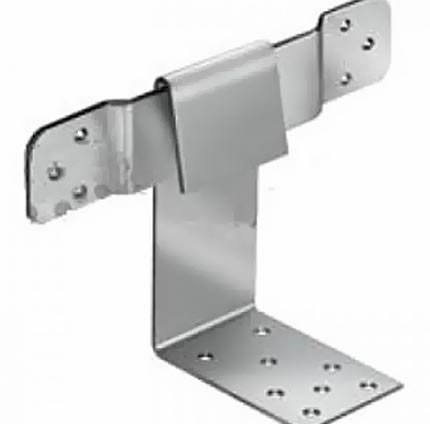

- Возможность установки к стропильным ногам металлического крепежного элемента, называемого «салазками».

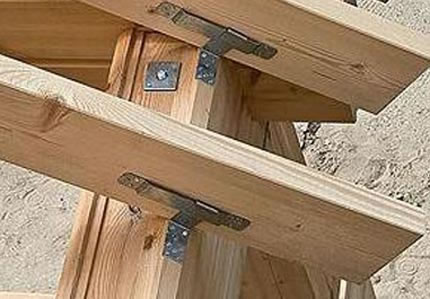

- Единичное крепление пластинами, при этом допускается выход стропил за пределы стены.
- Выполнение запила на стропиле, которым она кладется к мауэрлату и крепится при помощи:
-двух гвоздей, вбиваемых по бокам напротив друг друга;
-одного гвоздя, вбиваемого сверху, соединяя стропило и мауэрлат;
-скобы, соединяющей стропильную ногу и мауэрлат;
-металлической пластины с просверленными отверстиями для крепежных материалов.
Благодаря каждому из представленных способов стропильная нога надежно крепится к мауэрлату, при этом размер мауэрлата допускает движение некоторых их элементов.
Преимущества скользящего крепления наблюдается при строительстве деревянных домов, поскольку усадка бруса или бревен не деформирует кровельную систему, а позволяет подстроиться под новое положение.
Сборка всей конструкции выполняется на ровной поверхности с соблюдением необходимых замеров, созданием выемок в мауэрлате и стропилах, а также подгонкой всех задействованных элементов. Только после этого конструкция поэтапно устанавливается внутри помещения.
