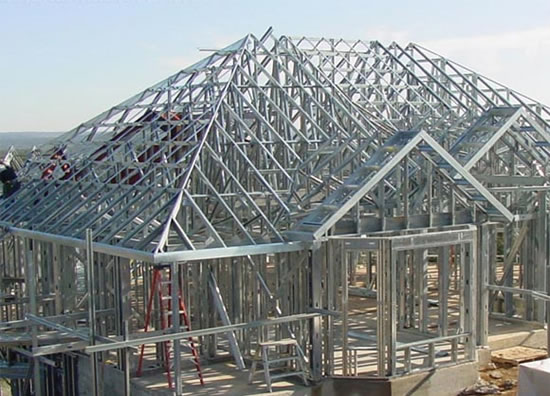

Металлический каркас крыши - устройство

Использование металлической стропильной системы целесообразнее всего в промышленном и общественном строительстве, например, при возведении цехов, складских помещений, супермаркетов, бассейнов, вокзалов. Жилищное строительство не оправдывает приобретение такого стройматериала, который к тому же трудно транспортировать.

От деревянных конструкций металлический каркас для крыши отличается устойчивостью к большим нагрузкам, что способствует увеличению жесткости и надежности всего кровельного пирога постройки.

Если длина ската крыши превышает 10 м, то стропила рекомендуется устанавливать из металла, которые должны дополняться такими же прогонами, коньковыми опорами и мауэрлатом.

Чем отличаются металлические стропила от других систем

В строительстве допускается комбинирование стропильных систем, где будет использоваться как дерево, так и металл. Следует помнить о том, что места, где металлокаркас кровли обшивается деревом, могут стать причиной образования конденсата, который приводит к постепенному гниению древесины. Во избежание подобных проблем все деревянные элементы пропитываются особым составом с последующей их изоляцией рубероидом.

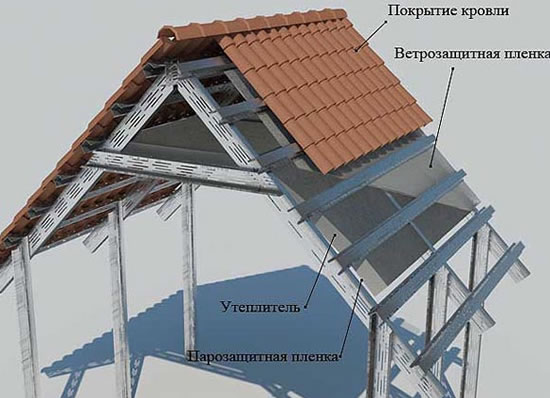

• Для утепления металлической основы следует обшивать ее либо снизу, либо сверху.
• Утеплитель укладывается на металлические части с небольшим зазором, для того чтобы при конденсате влага не проникала внутрь утепляющего материала.
• При монтаже утеплителя под стропилами крепление остальных кровельных частей выполняется поверх него. Благодаря такой конструкции тепло надежно сохраниться на чердаке.
• Прослужит каркас крыши из металла очень долго, помимо этого, допускается использование стропил порядка 30 м в длину.

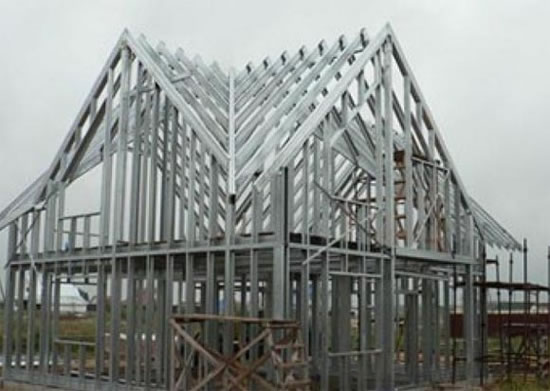

Использование легких профилей для возведения современных зданий

На данный момент в строительстве наблюдается применение новых технологий, которые направлены на возведение легких стропильных конструкций в жилых домах.

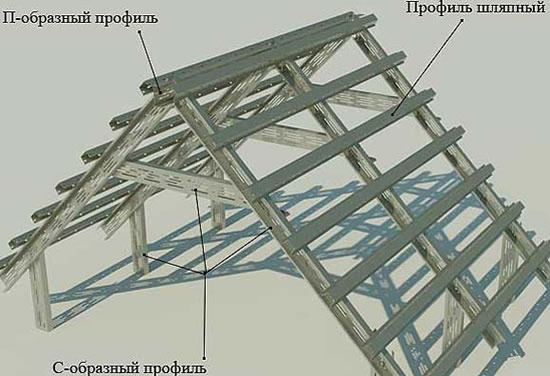

К таковым относится оцинкованный холодногнутый профиль, его преимуществами являются:

• устойчивость к процессам разрушения, включая гниение и порчу от насекомых;
• высокая пожаробезопасность;
• не нуждается в постоянной антисептической обработке;
• сооружается такой металлический каркас крыши, независимо от времени года;
• соответствие приобретаемых деталей указанным размерам, что позволяет сократить количество отходов;
• удобство монтажа – работа выполняется дрелью и шуруповертом;
• разборный комплект конструкции позволяет транспортировать ее без дорогостоящего подъемного оборудования.

Благодаря подобным стропильным металлическим фермам, существенно отличающихся от профильных металлических элементов толщиной металла менее 2,5 мм, застройщики могут сэкономить на покупке материала.

Легкая конструкция не увеличивает нагрузку на несущие стены и фундамент, что также сказывается на сокращении бюджета строительства. Собрать каркас двускатной крыши сможет любой мастер, обладающий элементарными навыками подобного монтажа. Работа не составит особого труда еще и потому, что все чертежи деталей и их маркировка проходит тщательную проверку на производстве.

Наряду с перечисленными преимуществами, облегченные стропильные конструкции все же имеют недостаток – они выступают в качестве проводника холода, а, значит, их сложно утеплять. Также на них часто появляется конденсат, который оказывает разрушительное воздействие на кровельный пирог. Исходя из этого, жилые постройки все же лучше возводить из древесины.

Как правильно выполнять монтаж каркаса

Собирается металлический каркас для кровли из двутавров, уголков, швеллеров, которые изготавливаются из профилированного металла. Форма этих деталей может быть треугольная, трапециевидная, прямоугольная или любая другая.

Будучи конструкцией высокого качества, в частности, долговечной и практичной для перекрытия больших пролетов, каркас обладает существенным недостатком – сложностью транспортировки из-за большого веса. Наличие данного фактора сказывается на необходимости заказа подъемных механизмов. В совокупности вся проделанная работа приводит к увеличению стоимости, поэтому металлические стропила очень редко можно увидеть в частном строительстве.

• При помощи металлических стропильных ферм легко перекрываются пролеты порядка 50 м.
• В большинстве случаев, монтаж таких элементов выполняется поверх подстропильных ферм прямоугольной формы.
• В помещениях промышленного назначения устройство подстропильных ферм выполняется с технологическим оборудованием, например, с кран-балками или мостовыми кранами.

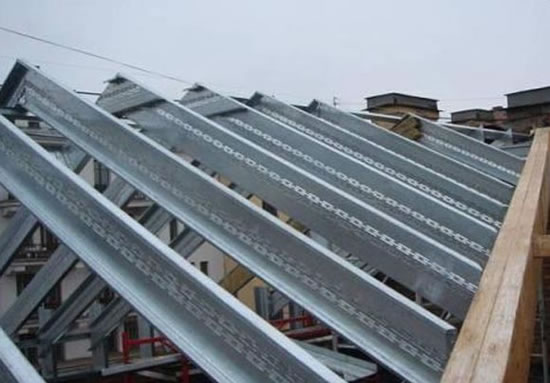

• Укладывается металлический каркас четырехскатной крыши или любой другой крыши на опору из железобетонных колонн, металлических или бетонных армированных подушек, закрепленных на кирпичной стене. Для этого опорная часть стальной фермы укрепляется стальной пластиной, а железобетонные подушки – металлической закладной пластиной. Более подробно система представлена на фото.
• Для выполнения узлов металлических стропил отдельные части соединяются при помощи стальных косынок, которые привариваются или затягиваются болтами.

Если мастер самостоятельно изготавливает металлические стропила, то рекомендуется работать с уголками, имеющими разные и одинаковые полки. При помощи неравнобоких уголков сооружается верхний пояс фермы, равнобоких – нижний пояс. После сварки из них должен получиться тавр. Чтобы связать элементы между собой, собирается конструкция из уголков крестообразного или таврового вида.

Крепится металлический каркас кровли уголками, листовой сталью (косынкой), металлическими полосами. Соединение каждого из них между собой выполняется также сваркой, болтами или на специальные заклепки.

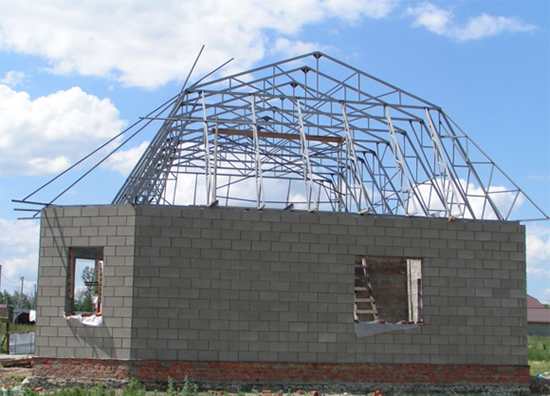

Застройщики, занимающиеся частным домостроением, все же не обходятся без металлических стропильных конструкций, отличие лишь в том, что их основой являются горячекатаные гнутые трубы с круглым, квадратным или прямоугольным профилем. Благодаря таким стропилам намного облегчается вся система, при этом ее несущая способность остается прежней. Объяснением малого веса труб является использование в производстве стали не толще 5 мм, что в несколько раз тоньше металла для других профильных изделий.
