Шаг обрешетки под металлочерепицу - устройство и крепление

Покрытие из металлочерепицы имеет ряд довольно жестко закрепленных требований касательно обустройства основания, на которое оно устанавливается. Это относится ко всему кровельному пирогу под металлочерепицу, кроме того, четкой регламентации подлежит и обрешетка, выполненная под металлочерепицу.

Безусловно, выполнить ее можно не одним способом, но количество вариантов все же невелико. Поэтому важно помнить, как правильно реализовывать каждый из них на конкретном примере того или иного типа кровли.

Устройство несущей системы

Устроенная правильно несущая система является одним из самых важных элементов, которые влияют на общую надежность и долговечность покрытия из металлочерепицы. В этом случае сложно переоценить ту роль, которую здесь играют обрешетка и шаг стропил под металлочерепицу.

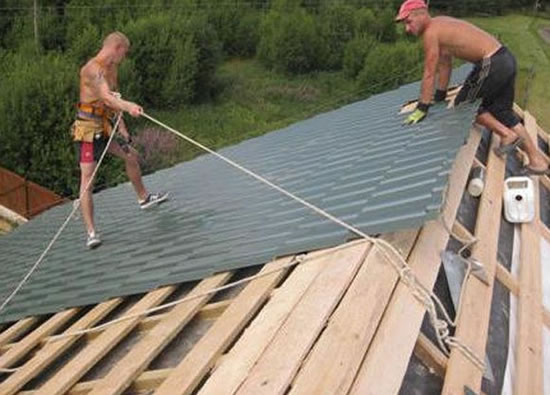

шаг обрешетки под металлочерепицу монтерей

В отличие от других материалов, у которых при выборе расстояния между каркасными элементами и сечения выбранных для них пиломатериалов имеется довольно немалый зазор, выбор для металлочерепицы является весьма ограниченным. Влияют на это непосредственно специфичность профиля и прочностные свойства самого листа. В его основе лежит строгая ориентация в направлении установки, а также элементы, которые регулярно повторяются. Жесткость некоторых участков больше, некоторых – меньше.

Продольный профиль, представляющий собой волну периодического характера, которая некоторым образом различается с нахлестываемого и нахлестывающего края, на обрешетку влияет меньше. А профиль, выполненный по длине листа, в основном и определяет шаг обрешетки под металлочерепицу.

Крепление листа металлочерепицы

Имеется ряд определенных правил относительно тех мест, где лист крепится к несущей конструкции. Исходя их этих правил, выполняется расчет. Наиболее жестким местом профиля является участок на дне волны, практически непосредственно у начала следующей. Конкретно сюда и устанавливают крепеж. Для того чтобы закрепить саморез, в этом месте устанавливают доску, реже используют обрешеточный брус.

Но не стоит забывать, что длина волны материала отличается у разных производителей, следовательно, и определять, какой шаг обрешетки под металлочерепицу следует, именно исходя из приобретенного покрытия. На разную длину волн, как правило, влияет их различная высота. Принято считать, что высота профиля прямо пропорциональна его прочности. Но при этом сама собой уменьшается автоматически и ширина листа, поскольку основу любой металлочерепицы составляет оцинковка размером в 1250 миллиметров, следовательно, растет и его цена.

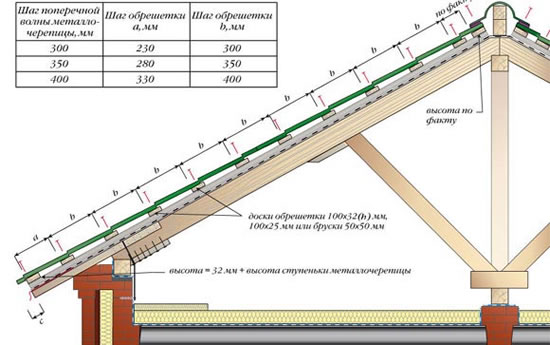

какой шаг обрешетки под металлочерепицу

Типовые размеры профиля листа металлочерепицы по волновой длине представлены следующими параметрами: 300, 350, 400 миллиметров, реже можно встретить 450 миллиметров. Но имеется и еще одна особенность: вертикально рассматривая профиль в монтажном положении, заходящая на следующую его последняя волна так же, как и самая верхняя, отличается от остальных по длине.

На основной кровельной поверхности независимо от того, какой размер у металлочерепицы, шаг обрешетки для металлочерепицы не меняется.

Но с первым из рядов доски, который расположен по обрезу ног стропил или кобылок, дело обстоит иначе. Между первым и вторым обрешеточным рядом расстояние делается меньше для того, чтобы впоследствии, располагая остальные доски, можно было прийти к нормальному шагу. Такой сдвиг также является фиксированным и равен 70 миллиметрам в сравнении со стандартным расстоянием: 230, 280, 330 и 380 миллиметров, следовательно, для листа с волновой длиной 300, 350, 400 и 450 миллиметров. Имеющееся между другими рядами расстояние равно длине волны, а любые интервалы измеряются между центрами всех досок.

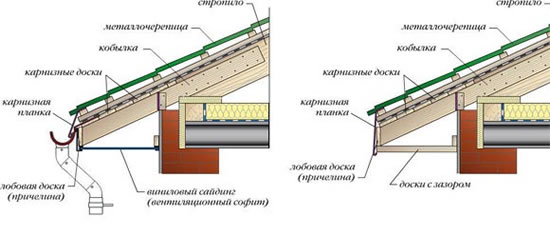

Три особенности крайнего ряда обрешетки

Для ближайшего к свесу обрешеточного ряда характерны три существенных особенности:

  1. По причине того, что по этому ряду будут выравниваться все края листов ската, а сам скат проходит по обрезу ног стропил или кобылок, его крепежную линию следует вымерять с предельной точностью, учитывая внешнюю стену здания. Кроме того, рекомендуется применять шнур, а выступающие фрагменты стропильных ног следует обрезать по самой короткой из них. Если случится так, что стропильный вынос не позволит образовать хороший кровельный свес (в среднем это 400 – 500 миллиметров от стены), то тогда придется монтировать кобылки и с их помощью выравнивать всю линию.
  2. Прежде, чем правильно выполнять устройство обрешетки под металлочерепицу, первый ряд нужно делать выше на высоту волны, чтобы компенсировать перепад по крайней высоте первого из листов с дальнейшими вертикальными рядами. Высота волны также различна для каждого из видов профиля. Она может варьироваться от 28 до 75 миллиметров. Устраивая этот выступ, можно либо приделать дополнительный брусок/планку необходимой толщины на всю длину ската, либо соорудить подобные подкладки на каждом из стропил. Второй из вариантов более экономичен в плане материала, но в этом случае нужно быть уверенным, что каждая из вставок будет иметь одинаковую толщину.
  3. В водосток через крайнюю из досок пропускается гидроизоляционный край. Для того чтобы обеспечить свободный водоток и предупредить повреждения пленки, доска скашивается по верхнему краю до угла, равного 120 - 140° относительно торца стропильной ноги.

обрешетка под металлочерепицу шаг

Возможные дефекты обрешетки под металлочерепицу

При условии, если металлочерепица шаг обрешетки начат неправильно, это может стать причиной проявления следующих дефектов:

  • Нестыковка металлочерепичных листов;
  • Морщинистость всего скатового покрытия;
  • Недостаточно сильное крепление к самой обрешетке;
  • Трудности в процессе крепления фасонины, такой, как планки для карниза и фронтона.

Пиломатериалы для обрешетки

Если говорить о размерах пиломатериалов, которые применяются для обрешетки под металлочерепицу, то наиболее распространенными из них являются три вида:

  1. Обрезная доска параметрами 24 (25)x100 миллиметров – самый распространенный вариант, она подходит практически для всех видов кровель, имеющих не слишком сложную и тяжелую конструкцию.
  2. Обрезная доска параметрами 32x100 миллиметров – применяется в процессе укладки металлочерепицы на основании из толстого оцинковочного листа (0,5 миллиметров), а также на имеющих сложную конфигурацию кровлях.
  3. Брус параметрами 40x60 или 50x50 миллиметров – обычно применяется там, где обрешетка под металлочерепицу шаг имеет нестандартный, то есть большой (обычно равен 60 – 90 сантиметрам, но по разным обстоятельствам может быть равен также одному метру и более).

какой шаг обрешетки

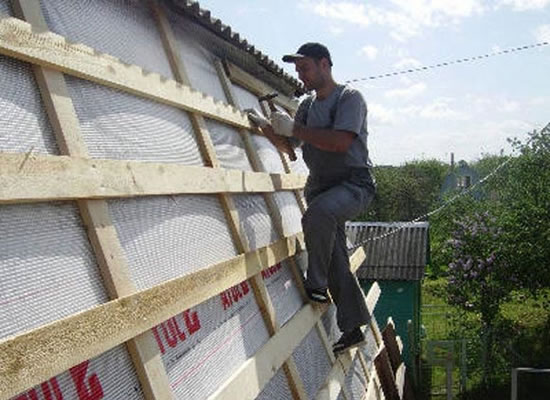

Крепление обрешетки под металлочерепицу

Обрешетка крыши под металлочерепицу крепится, как правило, при помощи гвоздей, имеющих вдвое большую толщину прибиваемого бруса или доски. Их диаметр должен составлять 3 – 3,5 миллиметра, так как больший размер может расколоть доску, учитывая ее небольшую ширину.

Два гвоздя крепят обрешетку к каждой стропильной ноге, забиваются они при этом максимально близко к ее оси на краях доски. Если закрепить обрешетку одним гвоздем, то листы покрытия могут сползти.

Возможен вариант и с использованием металлического профиля, но тогда из этого же материала следует выполнять и систему стропил. Более того, этот материал более устойчив к влажности, нежели дерево.

Возможно, основным недостатком такого способа является то, что число соединений саморезами значительно увеличивается, а забивать гвозди – не только быстрее, но и гораздо легче.

Шаг обрешетки под металлочерепицу монтерей прост в монтаже, фото с подробной инструкцией по установке можно легко найти в Интернете на сайтах, специализирующихся на строительной тематике, а также в разделе рекламных услуг.

Как бы то ни было, выбирая любой из вариантов, важно помнить, что от обрешетки под металлочерепицу будет зависеть надежность покрытия, что непосредственным образом влияет на тишину, уют и благоприятный климат в жилище.
