Схема крыши дома - особенности

Крыша, являясь финальной частью строительства здания любого назначения, необходима для создания надежной защиты от таких атмосферных явлений как дождь, снег, ветер, лучи солнца. Основные ее части – это стропильная система и верхнее покрытие, состоящее из нескольких слоев. Чтобы их построить, необходима схема кровли крыши.

Виды крыш для частного дома

Когда возводится частный дом, обычно строят скатную крышу, которая может быть односкатной или многоскатной конструкцией. Односкатную кровлю дома обычно обустраивают на постройках хозяйственного использования.

Многоскатную крышу часто устанавливают на зданиях, выстроенных в виде буквы Г, П или Т.

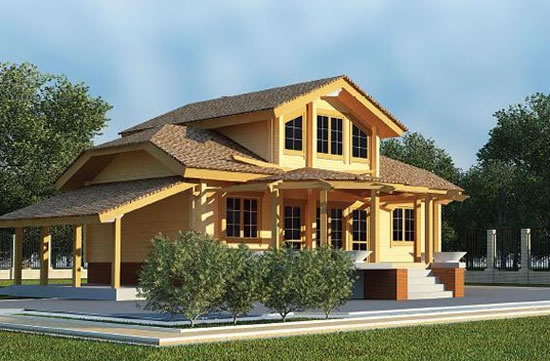

разрез крыши

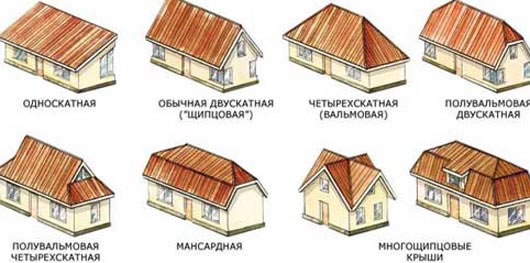

Такая кровля в зависимости от количества скатов и их формы бывает:

  • односкатной;
  • двухскатной;
  • ломаной;
  • шатровой;
  • вальмовой;
  • мансардной;
  • многощипцовой.

Двускатные крыши. Подобный тип кровель наиболее распространенный, поскольку подходит практически под каждый кровельный материал. Они несложные в монтаже и имеют надежную конструкцию.

Ломаные крыши. Представляют собой 4 поверхности, пересекающиеся под тупым углом.

Шатровые крыши. Оригинальные шатровые крыши состоят из четырех треугольной формы скатов, вершины которых соприкасаются в одной точке (см. фото).

план крыши дома

Вальмовые крыши. Являются вариантом четырехскатных кровельных конструкций, у них два ската имеют вид трапеции, а еще два – треугольника. Для создания такой формы нужна схема крыши дома. Часто вальмовую кровлю можно встретить в южных регионах, поскольку она хорошо переносит усиленные ветровые нагрузки.

Полувальмовые крыши. Считаются разновидностью вальмовых кровель. По линии уклона их боковые скаты имеют меньшую длину, чем основные. Обычно полувальмовые крыши возводят в тех районах, где наблюдаются неблагоприятные климатические условия.

Многощипцовые крыши. План крыши дома такой непростой для монтажа конструкции при ее строительстве просто необходим, поскольку она имеет сложнейшую геометрическую форму.

Также все скатные типы крыш делятся на чердачные (раздельные) и бесчердачные (совмещенные). В первом случае между кровлей и перекрытием дома обустраивают чердачное помещение. Второй вариант подразумевает, что несущая система одновременно является перекрытием для верхнего этажа здания. Чердачный тип применяют чаще, чем бесчердачный. Еще такие крыши называют мансардными.

Конструкционные особенности чердачной крыши

При строительстве крыш с чердаком необходимо учитывать ряд нюансов. В первую очередь во внимание принимаются размеры перекрываемых пролетов. Если их ширина большая, тогда стропильная нога будет иметь максимальное сечение. Например, при 5-метровом пролете для перекрытия односкатной кровли потребуются стропила с сечением бруска 150х50 миллиметров и шагом монтажа около 1 метра.

схема крыши

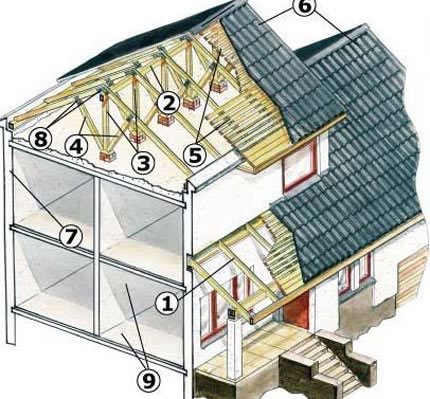

Если посмотреть разрез крыши с чердачным помещением, можно увидеть, что основные элементы ее конструкции следующие:

  • стропильные ноги;
  • мауэрлат;
  • коньковый брус;
  • подкосы;
  • стойки;
  • обрешетка;
  • крепежные металлические изделия;
  • материал для покрытия поверхности крыши;
  • внутренняя несущая стена.

Во вторую очередь непременно учитывается угол уклона ската. Кровля с крутыми склонами быстро очищается от атмосферных осадков, поскольку снег и вода на их поверхности не задерживаются. Поэтому сечение стропил при наклоне крыши более 50 градусов подбирают с меньшими размерами, чем при уклоне около 20 градусов, это должен учитывать план кровли изначально..

В третью очередь, не следует забывать о сроках эксплуатации элементов крыши в зависимости от материала изготовления. Так несущие конструкции из натуральной древесины сохраняют свою прочность на протяжении трех десятков лет, а из железобетона и дерева в течение 50 лет. В случае грамотно выполненного монтажа и при наличии регулярного ухода стропильная система из дерева может прослужить около 100 лет. При выборе конструкционного решения для крыши не следует забывать об условиях, в которых она будет эксплуатироваться.

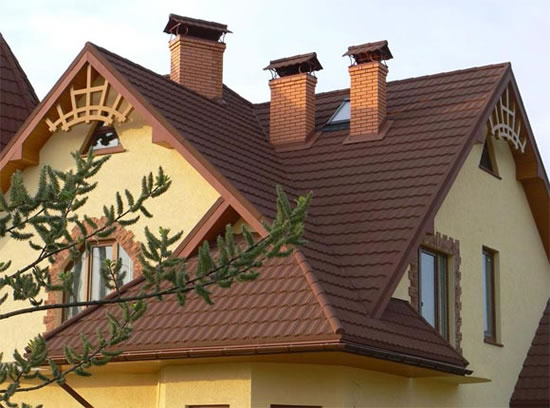

план кровли дома

В-четвертых, также следует уделить серьезное внимание огнестойкости элементов деревянной конструкции крыши. Для снижения вероятности возгорания их покрывают цементно-песчаной штукатуркой или специальной защитной краской, укладывают негорючие маты.

В-пятых, когда проектируется схема крыши дома, обязательно учитывают ее теплотехнические характеристики.

В-шестых, при расчете сечения стропил при составлении проекта крыши частного дома непременно принимают во внимание вес кровельного «пирога».

Материалы для каркаса крыши

Когда составляется схема крыши дома, нужно при себе иметь миллиметровую бумагу, рулетку, линейку, карандаш и калькулятор.

Создание несущей части крыши предполагает использование:

  • деревянных и металлодеревянных систем;
  • железобетонных и стальных ферм.

Обычно в частном домостроении для несущих конструкций используют качественные пиломатериалы.

Как показывает разрез кровли, состоит стропильная система из:

  • деревянных балок (стропильных ног), на которые приходится нагрузка от кровельного покрытия;
  • бруса (мауэрлата), являющегося опорой для монтажа стропил;
  • стяжек;
  • стоек;
  • реек для обрешетки, иногда используется влагостойкая фанера.

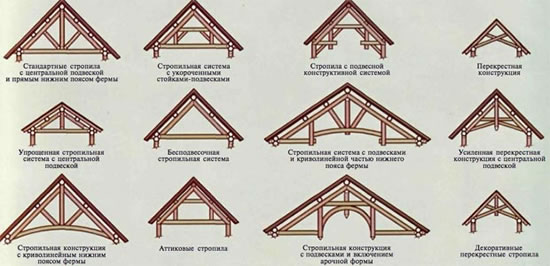

виды стропильных конструкций

Вид, который имеет стропильная система (наслонная или висячая), зависит от материала для создания поверхности кровли. В домах, построенных из камня или кирпичей, при монтаже наслонной системы используют мауэрлат, а в деревянных срубах – верхние венцы. Стропильные ноги устанавливают с интервалом от 0,6 до 2-х метров. Размер шага определяют с учетом степени нагрузки, сечения бруса и сорта древесины, как правило, хвойных пород.

Опорой для середины стропильной системы является внутренняя стена или столбчатая опора. Наслонные стропила используют, если между противоположными стенами расстояние не превышает 6 метровой отметки. При наличии дополнительной опоры допустимая величина пролета увеличивается до 12 метров.

Висячие стропила применяют при наличии наружных несущих стен и отсутствии промежуточных опорных точек. Поскольку нагрузка в данном случае на стропильные ноги увеличивается, задействуют деревянные или металлические затяжки – их можно крепить не только у основания стропил, но и несколько выше.

При производстве металлодеревянных конструкций используют металл и древесину – из них создают фермы, арки и рамы. Верхний пояс делают из дерева, а нижний – из профильного проката, а также из арматуры. Они являются оптимальным вариантом создания каркаса при размерах пролета до 20 метров. Железобетонные стропила обычно встречаются на промышленных зданиях или на постройках сельскохозяйственного назначения.

Стальные фермы, состоящие из труб, имеющих квадратное сечение, и спаренных уголков необходимы для перекрытия пролетов длиной не более 30 метров. Выбор схем крыш зависит от условий их использования и от финансовых возможностей застройщика.
