Стропильная ферма - выбор схемы

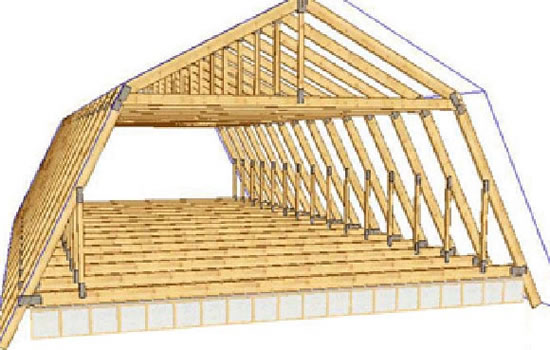

Основу несущей конструкции крыши составляют фермы, которые бывают стропильными и подстропильными (см. фото). От того, насколько качественно они выполнены, зависит прочность, надежность и срок эксплуатации кровли. Деревянные фермы для крыши должны выдерживать не только вес так называемого кровельного «пирога», но и существенные нагрузки, являющиеся результатом воздействия сильных ветров и атмосферных осадков.

Что такое стропильные фермы?

Стропильная ферма представляет собой используемую для устройства скатных крыш жесткую конструкцию. Она необходима, чтобы перераспределить нагрузку, которой подвергается кровля, на стены здания. Материалы изготовления ферм бывают разные, но чаще всего используется древесина.

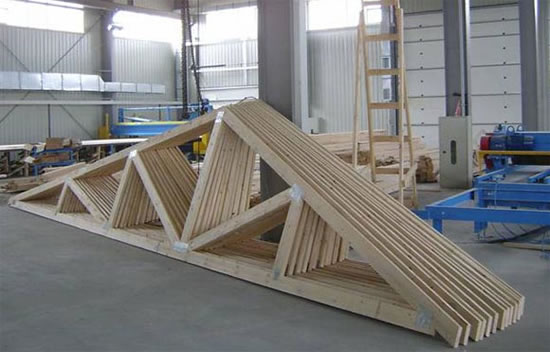

Деревянная ферма для крыши как на фото выполняется из досок, бруса или леса-кругляка. Чтобы соединить в одну конструкцию все элементы, произведенные из бруса и бревен, применяют такой метод как врубка, а если задействованы доски, то металлические крепления – гвозди, болты, анкеры, зубчато-кольцевые шпонки и прочее.

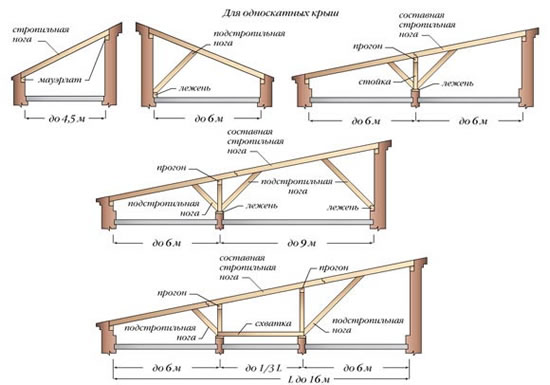

В малоэтажном строительстве при изготовлении деревянных стропильных ферм применяют обычно пиломатериалы хвойных пород по причине их дешевизны и простоты подгонки. При установке стропильных брусьев надо в обязательном порядке исключить возможность их провисания по длине под весом кровли и собственным весом. Делается это одним из двух способов: устанавливают средний прогон – толстый несущий брусок поперек стропила или поперечные балки и распорки.

Когда возводится строение, имеющее большую площадь, а соответственно и пролет длиной более 16 метров, в строительной отрасли используют фермы с растянутыми металлическими стойками, поскольку если сделать их из дерева, то надежное соединение узлов обеспечить практически невозможно.

В настоящее время, чтобы избежать значительных трудозатрат при сборке фермы, применяют комбинированные конструкции из металла и дерева, и тогда установка стропильной системы занимает гораздо меньше времени. Вариант создания кровли с открытыми фермами при строительстве жилых домов не используют – систему закрывают потолочными перекрытиями. В промышленном строительстве наоборот - обычно используют открытую конструкцию.

Выбор схемы фермы

При выборе формы стропильной фермы учитывают следующие факторы:

• угол уклона кровли;
• тип соединения, который предполагается использовать при создании конструкции;
• материал покрытия поверхности крыши;
• наличие/отсутствие потолочного перекрытия.

Например, если при постройке дома создается почти плоская кровля с покрытием из битумных рулонных материалов, тогда самым оптимальным, по мнению специалистов, является форма трапеции или прямоугольника. Треугольные фермы монтируют, если крыша имеет крутые скаты и на ее поверхность планируют уложить тяжелые покрытия.

Для определения высоты фермы пользуются формулами:

• если прямоугольная ферма - 1/6 х L;
• если конструкция треугольная - 1/5 х L.

Буква L – это длина пролета стропильной фермы.

При постройке частного дома, как правило, возводят треугольную стропильную систему. Такая форма фермы в комбинации с наклонным планом стропил дает возможность строить односкатные и двускатные кровли, имеющие разные углы наклона. Когда возводятся коттеджи с двухскатными крышами, нередко применяют конструкции с висячими стропилами. При этом стропила резные могут стать настоящим украшением кровли.

С целью обеспечения надежности и прочности ферм для их верхнего и нижнего пояса монтируют дополнительные связки, которые изготавливают из досок и помещают в плоскости нахождения средней стойки.

Конструкция простых треугольных ферм

Во многом схема раскладки стропил зависит от длины пролета здания и наличия/отсутствия внутренних несущих стен. Используется простая стропильная ферма в том случае, если она опирается исключительно на внешние стены постройки (у дома нет опор внутри) и параметр пролета не превышает 6 метров.

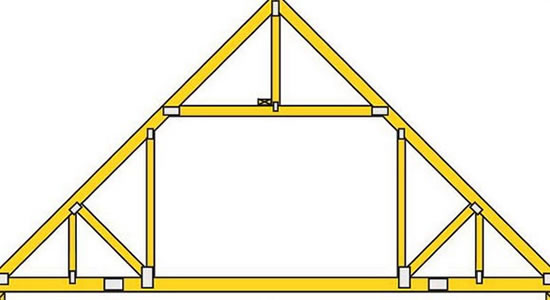

Подобная конструкция деревянной кровли включает: 2 стропильные ноги, затяжку и 2 подкоса. Когда ширина пролета свыше 6 метров, необходим монтаж по центру опорного элемента и потребуются дополнительные подкосы. Чтобы затяжки не препятствовали проходу по чердаку, опирают стропильные ноги на стены, а их устанавливают на середине высоты ног. Такой вариант жесткого или шарнирного соединения вертикальных элементов при помощи опорной балки называют ригель.

Подобная конструкция обеспечивает наличие удобного для использования чердачного пространства, но в том месте, где есть ригель, по причине изгиба стропильной ноги в ферме появляется распорное напряжение, передаваемое стенам. По этой причины фермы с ригелем устанавливают в зданиях при условии наличия прочных и устойчивых несущих стен, которые надежно связаны балками перекрытия чердака. Естественно, расчет деревянных балок должен быть выполнен изначально.

Опора для стропильной системы

При создании опоры для фермы предпочтительно использовать не стены постройки, а специально для этого предназначенный брус, который называют мауэрлатом. В нем нет необходимости только при строительстве бревенчатых домов, поскольку тогда функцию опоры возлагают на верхний венец деревянного сруба.

Что касается возведения дома из кирпича или других стройматериалов, то ферма подстропильная является неотъемлемым элементом обустройства кровли. Она необходима для равномерной передачи нагрузок на стены. Фермы подстропильные обычно представляют собой прочные фермы металлические стропильные или железобетонные конструкции, элементы которых соединяют между собой, используя сварку или болты.

Порядок расчета стропильных конструкций

При расчете стропильных систем и для того, чтобы составить план раскладки стропил, нужно учитывать предполагаемые нагрузки на конструкцию кровли, которые условно можно разделить на 3 категории:

• нагрузки, оказываемые постоянно - к ним относится вес элементов кровельного «пирога»;
• временные - это масса снега (зависит от погодных условий в регионе), вес людей, поднимающихся на крышу для проведения работ, ветровой фактор и прочее;
• особые нагрузки – например, на здания, расположенные в зонах повышенной сейсмической опасности.

Расчет возможной снеговой нагрузки выполняют по формуле:

S=Sg х μ, где

Sg – это вес снеговой нагрузки из расчета на квадратный метр кровельного покрытия. Данная величина является условной, и ее значение определяют по специальным таблицам в зависимости от региона.

μ – это коэффициент, который зависит от угла наклона крыши.

Для определения ветровой нагрузки, необходимо знать:

• тип местности (городская застройка или открытое пространство);
• нормативную величину ветровой нагрузки в данном регионе;
• высоту здания.

Чтобы не допустить ошибку в расчетах и учесть все нюансы, даже такие как, из какой доски делают стропила, эту работу должен выполнять проектировщик при составлении проекта здания.

Изготовление стропильных ферм

В последние годы при строительстве частных домов стропильным фермам, сделанным прямо на строительных площадках, стали предпочитать конструкции, произведенные в заводских условиях. Их изготавливают на монтажно-прессовом оборудовании. При производстве деревянных элементов их предварительно обрабатывают специальными составами, предупреждающими гниение и поражение насекомыми.

Современные технологии позволяют выпускать стропильные и подстропильные фермы и элементы к ним для крыш разной конструкции и не только для жилых строений. Например, это может быть стропильная система двухскатной крыши бани, гаража и других хозяйственных построек.

Металлические и стальные стропильные конструкции

В частном домостроении нередко используют стальные фермы стропильные, которые бывают треугольными, с параллельными поясами и полигональные. Два последних типа применяют при обустройстве крыши при помощи листовой кровельной продукции. При этом выбирается треугольная форма фермы. В заводских условиях производят стальные стропильные системы, имеющие унифицированные размеры - на 18, 24, 30 и 36-метровые пролеты.

Чтобы изготовить пояса и решетки используют уголки для стропильной системы, а отдельные элементы соединяют сваркой. Оптимальным решением, отличающимся надежностью, специалисты считают конструкцию, для которой пояса делают из тавровых широкополочных балок. Отличие между стальными подстропильными фермами и стропильными заключается в наличии параллельного пояса. Их размеры соответствуют параметрам стропильных конструкций.

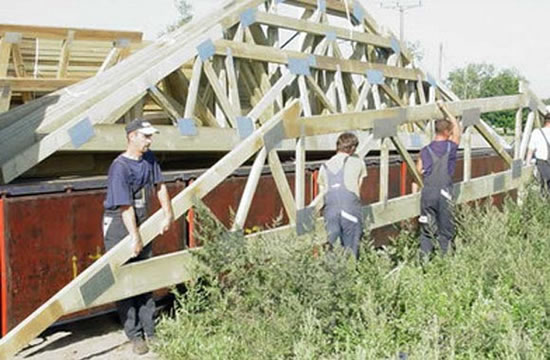

Для постройки частных домов, как правило, применяют фермы, для производства которых используют профильные горячекатаные или гнутые трубы прямоугольные или с квадратным сечением. Это объясняется просто: их вес меньше, чем у изделий, изготовленных из уголка, тавра или швеллера. Такую систему можно легко собрать из отдельных готовых элементов на стройплощадке перед началом монтажа при помощи сварки.

Нередко для создания кровли, если перекрытие пролетов имеет большую длину, задействуют железобетонные стропильные фермы, представляющие собой прочные решетчатые конструкции. Их рекомендуют монтировать на крыши одноэтажных строений, на покрытия которых будут оказываться повышенные нагрузки.

Железобетонные фермы делятся на следующие категории:

• безраскосные изделия треугольной формы;
• системы для малоуклонных кровель;
• на сегментные раскосные и безраскосные конструкции (для скатных крыш).

Критериями для оценки железобетонных ферм, которые выпускают согласно требованиям ГОСТа, являются:

• прочность и морозостойкость бетона;
• средняя плотность бетона;
• степень защиты от коррозии;
• марки стали для армирования;
• толщина бетонного слоя около арматуры.

Основным недостатком железобетонных конструкций считается их большой вес и необходимость задействовать при монтаже строительную технику.

Стропильные фермы для односкатной кровли

Порядок проведения работ при установке фермы на односкатную кровлю следующий:

• рассчитывается величина перепада несущих стен по формуле H = Ш х tg L, где H – это искомый результат, Ш – расстояние между противоположными стенами, а tg L – тангенс угла, под которым возводится кровля;
• в зависимости от того, какие бывают стропила из дерева и какие необходимы, производится их заготовка и обработка специальными пропитками;
• далее выполняется монтаж мауэрлата, толщина которого должна соответствовать толщине опорных стен. Эту балку необходимо жестко закрепить и качественно гидроизолировать, соблюдая строго горизонтальное расположение;
• затем на мауэрлате делают разметку, согласно которой будет произведена установка стропильных ног и вырезают для них выемки;
• в ряде случаев при сборке конструкции производится сращивание стропил по длине;
• готовые фермы укладывают таким способом, чтобы они выступали за поверхность балки для опоры на 30 сантиметров, закрепляют их с использованием болтов и скоб;
• потом производится монтаж подпор и выполняется обрешетка. Подпоры необходимы, когда длина стропильных ног превышает 4,5 метра. Сверху стропил для обрешетки набивают планки. Часто для создания стропильной фермы необходима стыковка стропил по длине – ее осуществляют на участке, где изгибающий момент минимален.

Выполнять работы на крыше самостоятельно надо исключительно в простых случаях, таких как, к примеру, строительство крыши гаража, бани или хозяйственных построек, а также когда производится замена стропил крыши, во всех других случаях работу следует доверить профессионалам.
