Устройство дымохода для камина

Поскольку устройство дымохода для камина – дело важное и довольно хлопотное, то стоит, в первую очередь, ознакомиться с вариантами труб, из которых изготавливается дымоход, с их преимуществами и недостатками. Возможно, эти знания помогут сделать выбор более простым и очевидным.

Устройство дымохода для кирпичного камина

Очень часто владельцы частных домов, монтируя каминные трубы, выбирают тот вариант дымохода, который объединяется со стояками вентиляции в единую систему. Именно для изготовления таких дымоходов характерно применение красного керамического полнотелого кирпича.

Монтаж кирпичной трубы для камина

Важно, чтобы дымоход для камина из кирпича опирался на какой-то фундамент, так же, как и вентиляционный блок. Этой основой может быть несущая стена или плита фундамента.

Сооружая такую конструкцию, стоит обратить внимание на ряд правил по ее установке:

1. Выполняя кладку, использовать нужно раствор из смеси извести и песка.
2. Дымоходную конструкцию, монтируемую в стену, необходимо анкеровать с шагом в 30 сантиметров, придерживаясь шахматного порядка. Анкеры нужно заводить в стену не более чем на 20 сантиметров. Сечение арматуры должно составлять 1 сантиметр.
3. Устойчивости всей конструкции придаст армирование дымоходной кладки и стояков вентиляции. Делаться это должно через каждые три ряда (параметры ячейки – 150x150), арматура – сечение 6 миллиметров А1. По такой же монтируются и камины с боковым дымоходом.

Недостатки кирпичных труб для дымохода

Как и большинство материалов, кирпичный дымоход для камина также имеет какие-то свои недостатки. Один из них – малый эксплуатационный срок (7 – 10 лет). Кроме того, температурные перепады зимой неизбежно приведут к образованию на таких трубах конденсата, который после многочисленных замерзаний и оттаиваний станет причиной разрушения кладки дымохода из кирпича.

Однако воздействие этого негативного фактора можно существенно снизить, применив одно из следующих действий:

• увеличить сечение дымохода для камина, а точнее, его внешние стен до 25 сантиметров на тех его участках, которые находятся над кровлей;
• утеплить этот сектор трубы минеральной ватой.

Также известно, что каминная труба прослужит дольше в том случае, если ее оборудовать специальным колпаком, защищающим от негативного воздействия осадков.

Еще один минус кирпичного дымохода – большое количество неровностей на его внутренней стороне. КПД тяги при этом существенно снижается, чего не скажешь о дымоходах с гладкой внутренней поверхностью. Во избежание такой проблемы, еще на стадии проектировки дымоход должен быть предусмотрен с некоторым запасом сечения.

Осуществляя монтаж каминов и дымоходов, повысит срок службы также применение стальных оцинкованных труб для дымохода, вмонтированных внутрь.

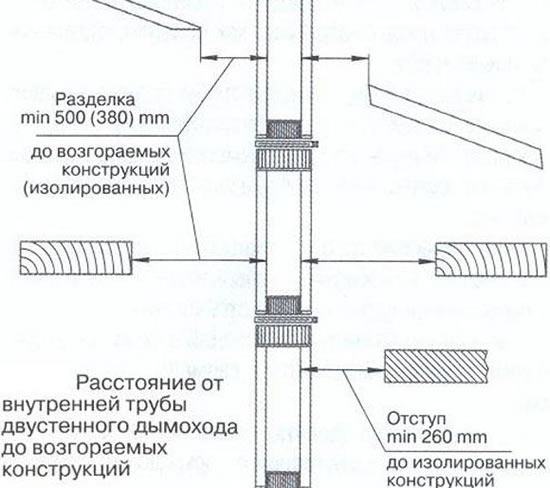

Требования пожарной безопасности, предъявляемые к дымоходам

Любое устройство каминов и дымоходов не должно выполняться без соблюдения требований пожарной безопасности:

• деревянные кровельные элементы не должны прилегать к внутренним поверхностям дымохода ближе, чем на 25 сантиметров;
• элементы из дерева обязательно нужно изолировать с помощью войлока, который смочен в глиняном растворе, либо при помощи двух слоев асбестокартона.

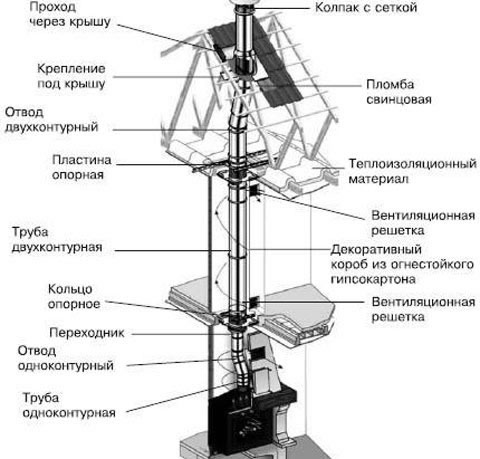

Дымоходы для камина из нержавейки

Эти трубы являются наборными элементами из нержавеющей стали, а их теплоизоляция осуществляется при помощи горючих материалов.

Дымовые трубы подобного типа могут иметь различный диаметр и длину. В комплект с ними часто входят и трубы из керамики, которые монтируются внутри стальных.

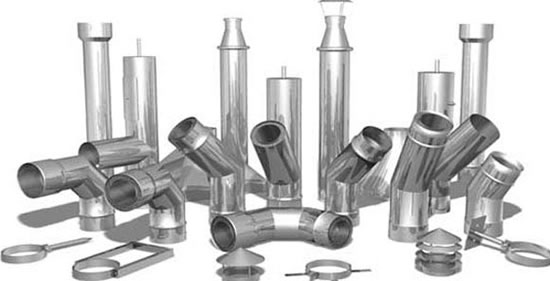

Дымоход из оцинкованной стали характеризуется рядом преимуществ:

• из-за своего небольшого веса дымоходы сэндвич для каминов могут быть установлены без фундамента;
• монтировать такой дымоход можно и после того, как весь строительный процесс закончен;
• дымоходная труба нержавейка дешевле блочных и керамических дымоходов;
• отдельные детали дымоходы при желании легко заменяются.

Пожалуй, главный недостаток дымоходов этой категории – в процессе его монтажа нельзя не обойтись без какой-либо дизайнерской работы по оформлению интерьера в помещении.

Информацию с фото по установке труб для дымохода, выполненных из нержавейки при желании можно найти у нас на сайте.

Блочные керамические дымовые трубы

Так, установка каминов и дымоходов иногда осуществляется при помощи специальных блочных керамических труб.Технические характеристики блочных керамических дымоходов. Каналы вентиляции этих дымоходов представлены блоками, выполненными из бетона малого веса. На сегодняшний день существует широкий выбор образцов, и каждый сможет подобрать для себя нужный по высоте и размеру.

Соединяют эти блоки при помощи вертикального армирования, а внутрь помещают трубу из керамики и теплоизоляцию, представленную негорючими материалами. Вариантов по изготовлению керамической трубы может быть несколько, все зависит от производителя, который рекомендует применять ту или иную технологию к конкретному образцу. Поэтому единой системы устройства нет.

Достоинства и недостатки керамических дымоходов для камина

К преимуществам керамической трубы можно отнести следующие характеристики:

• материал очень быстр в монтаже и сборке;
• является гарантией высокого КПД;
• долгий эксплуатационный срок;
• ассортимент блоков велик, что дает возможность смонтировать дымоходное отверстие с любой конфигурацией;
• наличие специального отверстия, дающего возможность прочистить дымоход;
• появляющийся конденсат стекает благодаря расположенному внизу дымохода отверстию.

Среди недостатков систем блочных керамических труб принято выделять следующие:

• относительно высокая цена;
• из-за того, что большинство таких дымоходов производится за рубежом, срок доставки порой бывает очень большим.

Но, несмотря на представленные недочеты, керамические трубы для камина, бесспорно, являются одним из самых лучших материалов в своем роде, что видно из описанных преимуществ этих труб.

Правильный выбор дымоходной трубы

Выбор сечения дымохода

Этот фактор зависит от двух показателей: тип конкретного камина или котла и его размеры. В общем, сечения котла должно выполняться с соблюдением следующих параметров: 140x140, 140x270, 270x270, то есть те показатели, которые кратны параметрам кладки из кирпича. При этом важно, чтобы диаметр сечения был не меньше диаметра котлового выхода. А размер выходного отверстия зависит категории и мощности котла.

Вытяжное отверстие также располагается вблизи дымохода. Согласно строительным нормам и правилам, показатели воздухообмена в час должен быть 3-кратным. А для оборудованных каминами гостиных вполне достаточно будет вытяжки с 2-кратным воздухообменом.

Будет неплохо окружить вытяжку вентиляционными каналами. Тогда параметры стояка из кирпича увеличиваются, следовательно, увеличивается и объем и время отдаваемого кирпичом тепла на всех этажах здания.

Иные параметры выбора дымоходной трубы

При выборе каминной или печной трубы следует учитывать и характер используемого топлива: толщина стенок труб должна быть более 0,6 миллиметра при жидком или газообразном топливе, а дрова или угли требуют толщины стенок в 1 миллиметр.

При устройстве печного дымохода в шахте из кирпича применяются одностенные детали. В том случае, если он расположен отдельно как в доме, так и снаружи, обязательно важно применять материалы изоляции, способные на должном уровне обеспечить пожарную безопасность.

При выборе толщины изоляции следует учитывать два критерия:

1. Характеристики используемого топлива.
2. Характеристики материала (горючесть или негорючесть), который расположен вблизи дымоходной трубы.

Если в доме из дерева для дымохода используется уголь, то изоляция трубы должна составлять от 50 до 100 миллиметров.

Монтируя каминную трубу дымохода, не стоит забывать, что она должна представлять собой вертикальную и однородную конструкцию. Чистить дымоход и проверять его работу нужно не реже четырех раз в год.
