Устройство дымоходов для газовых котлов

Газовое отопление многие потребители выбирают по причине того, что на сегодняшний день этот вид топлива считается самым доступным. Прежде всего, нужно определиться с выбором соответствующего оборудования, а затем приобрести дымоход, необходимый для отопительного котла. Специалисты, осуществляющие пожарный надзор над вводом дымоходов в эксплуатацию, предъявляют высочайшие требования к их обустройству.

Размеры дымоходов для газовых приборов

После того, как смонтирован отопительный прибор, только потом можно выполнять устройство дымохода для газового котла, иначе невозможно правильно подобрать его размеры. Желательно, чтобы форма сечения у него была, такая же, как на фото, круглая. Также допускается монтаж дымоходов с прямоугольным сечением. Высчитывают его полезную площадь путем умножения значения внутреннего периметра и длины. Площадь полезного сечения для дымоходной трубы должна превышать внутреннюю площадь отопительного котла.

Термин «полезное сечение» означает, что при расчетах используют внутренний диаметр трубы. Если производитель в прилагаемой документации его не указал, тогда от цифры, означающей внешний диаметр, вычитают толщину стенок и получают внутренний диаметр трубы дымохода, предназначенного для газового котла. Используя формулу S=π х d х L, где L означает длину (высоту) дымохода, получают его полезную площадь.

Следует обращать внимание на тот момент, что диаметр трубы должен быть аналогичным или большим, чем у отводного патрубка. Нельзя допускать, чтобы диаметр дымохода был меньше, чем у отводной трубы газового котла, иначе при подключении оборудования возникнут серьезные проблемы.

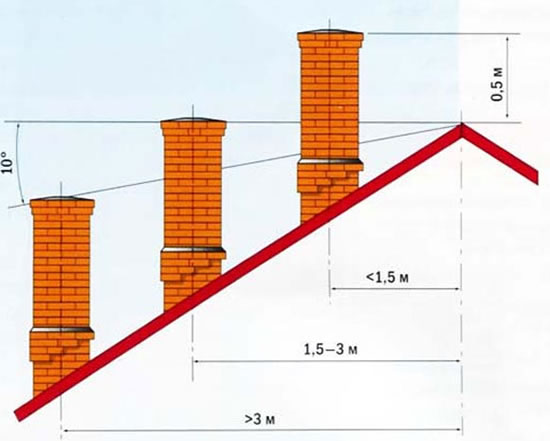

Высота дымохода зависит от его места нахождения относительно конькового элемента на здании. Но если имеются пристройки около дома, в котором устанавливается газовый котел, и они превышают его по высоте, тогда трубу надо вывести за пределы примыкающего строения.

Длина дымохода. Когда определен диаметр и длина трубы дымохода, высчитана ее полезная площадь, иногда может возникнуть ситуация, что полученный результат будет менее внутренней площади, имеющейся у газового котла. Если же поменять имеющуюся трубу на следующее по размерам изделие (их выпускают со стандартными параметрами), то при такой же длине получается избыточная площадь дымохода. Предпринять можно следующее: увеличить длину трубы и использовать меньший диаметр. После определения размеров трубы, приобретения стройматериалов, выполняют монтаж дымохода для газового котла.

Расположение дымоходов: внутреннее и внешнее

Приступая к работе, определяют место для установки дымохода. Существует два варианта его размещения:

• устройство дымоходов для газовых котлов в доме (внутреннее расположение);
• обустройство дымохода вне дома (внешнее расположение).

При выборе месторасположения, необходимо учитывать несколько важных моментов:

• нахождение внутри дома обеспечивает для дымохода «комфортные» условия эксплуатации;
• наружный дымоход, вне стен дома, потребует использование утеплителя, чтобы не произошло промерзание трубы.

Характеристики дымоходов, установленных в здании:

• в отапливаемом помещении не нужен утеплитель для дымохода, его используют только для участка трубы, который выведен на крышу;
• имеется более высокая вероятность воспламенения и утечки угарных газов;
• комплектующие элементы разнообразны, что затрудняет изготовление дымоходов для газовых котлов;
• проведение ремонтных работ затруднено.

Характеристики дымоходов, установленных вне здания:

• необходима теплоизоляция;
• безопасность эксплуатации;
• комплектующие элементы однотипны, поэтому монтаж выполняется быстро и легко;
• проведение ремонта не затруднено.

Сравнив особенности внутреннего и внешнего местонахождения, каждый владелец недвижимости сможет решить для себя, где лучше выполнить монтаж - дымоходы для газовых котлов вне зависимости места установки должны быть надежными в эксплуатации.

Обустройство дымоходов для газовых котлов

Установка дымоходов для газовых котлов – процесс трудоемкий и требует особого внимания, работа выполняется на основе следующих принципов:

• все элементы трубы необходимо собрать в правильном порядке;
• в тех местах, где дымоход проходит через конструкции дома, требуется монтаж особых проходных элементов;
• все поверхности, которые соприкасаются с горючими материалами, должны быть изолированы.

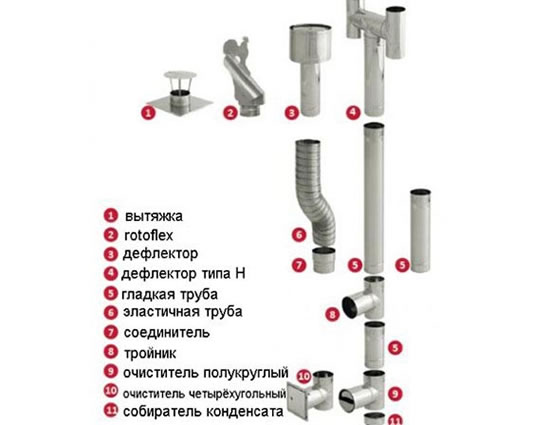

Дымоход газового котла состоит из таких элементов:

• переходник, идущий от патрубка отопительного котла к трубам;
• тройник с ревизией (у него внизу есть штуцер, который предназначен для удаления конденсата);
• кронштейн и стеновой хомут для крепления;
• отводы – их можно использовать на расстоянии, не превышающем двух метров от начала дымохода, иначе тяга котла уменьшается;
• проходной патрубок;
• наконечник конической формы;
• телескопические трубы.

Требования к дымоходам котлов

К дымоходу котла предъявляются следующие требования:

• на некоторых участках уклон не должен составлять более 30 градусов;
• ответвление в сторону не может превышать одного метра;
• поперечное сечение без уступов и сужений;
• количество колен не более трех, а радиус закругления должен превышать диаметр трубы;
• в тех местах, где имеется поворот, предусматривают люк, предназначенный для чистки и последующего удаления конденсата;
• одна сторона прямоугольной формы дымохода не может быть меньше (больше), чем в 2 раза другой;
• внизу дымохода предусматривают ревизию и капельник;




• не разрешается допускать прогиб конструктивных элементов;
• звенья труб одевают друг на друга не менее, чем на половину их диаметра;
• между соединительными элементами не допускают образования зазоров;
• в месте, где труба проходит сквозь кровлю, не может быть стыков;
• элементы дымохода необходимо соединять между собой плотно;
• внутренняя поверхность дымохода не должна иметь шероховатостей, а быть абсолютно гладкой: - сумма длин горизонтальных участков не может превышать трехметровую длину в зданиях, которые сооружают, и шестиметровую отметку в уже построенных домах;
• ниже того места, где подсоединен тройник, необходимо предусмотреть «карман» с люком не меньше 25 сантиметров, чтобы обеспечить доступ к трубе для ее проведения чистки, используя средство для чистки дымоходов;
• следует соблюдать расстояние от трубы до стен и потолка, которое для горючих материалов составляет 25 сантиметров, а для остальных – 5 сантиметров;
• при прохождении трубы через неотапливаемые участки в этих местах потребуется теплоизоляция;
• когда выполняется отвод «отработанных» газов от приборов и оборудования коммунального назначения, предусматривают заслонки, их также называют «шиберы». При наличии в приборе стабилизатора тяги шиберы не нужны;
• управление заслонкой необходимо вывести в доступное место, где можно зафиксировать положение «открыто» и «закрыто».

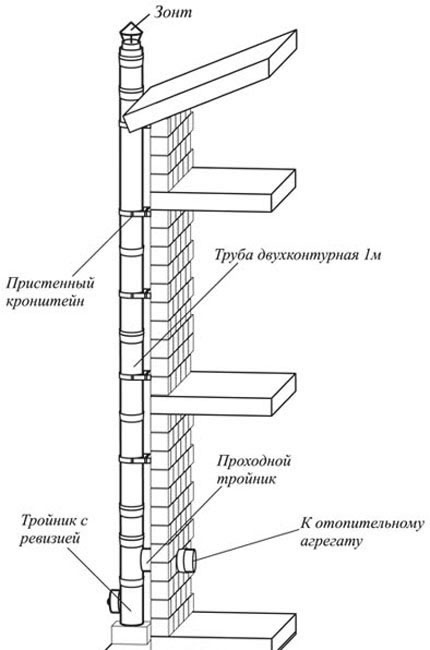

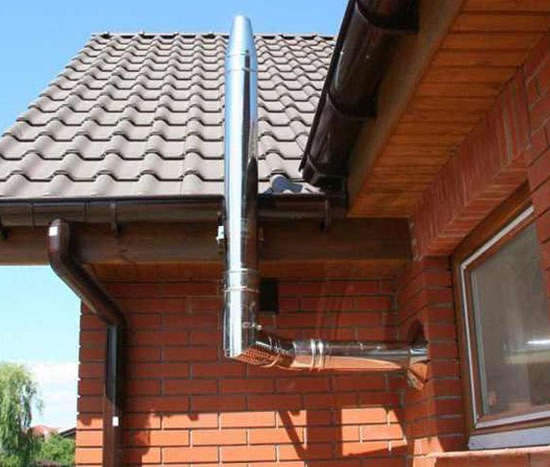

Дымоход для газового котла вне здания

Схемы дымоходов для газовых котлов вне дома реализуют в следующем порядке:

• к отходящему от котла патрубку подсоединяют проходной элемент, который будет проходить сквозь стену, для чего в ней надо сделать проем;




• в подготовленное отверстие дымоход выводят наружу, при этом участок трубы и проем изолируют;
• устанавливают тройник с ревизией, крепят заглушку;
• путем присоединения отдельных звеньев наращивают трубу, монтируют кронштейнами к стене дома, соблюдая шаг не меньше 2-х метров;
• после того, как достигнута расчетная высота дымохода, подсоединяют конусообразный наконечник;
• все места стыков усиливают хомутами, которые стягивают проволокой или болтами;
• для защиты от коррозии трубу окрашивают термостойкой краской.

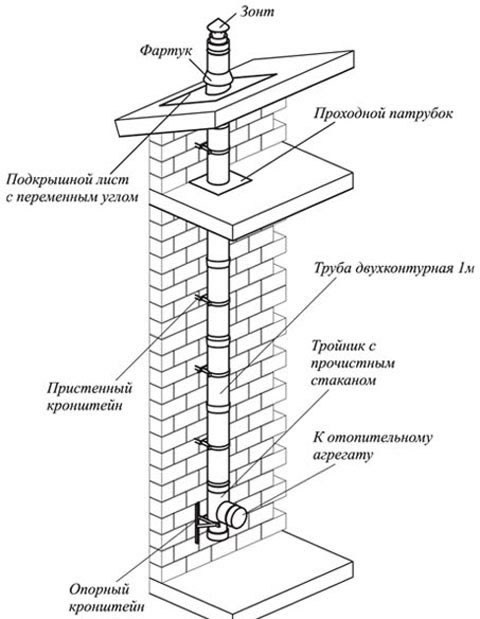

Дымоход для газового котла в здании

Как предусматривает схема дымохода для газового котла, установленного в доме, его обустройство выполняется в такой последовательности:

• на стадии подготовки к работам наносят разметку для отверстий под монтаж дымохода в перекрытиях и в кровле;
• нанесенные отметки внимательно сверяют с размерами, которые имеет проходной патрубок, и вырезают проем под трубу;
• отходящий от котла патрубок соединяют с переходным адаптером;
• затем присоединяют тройник и ревизию, крепят стальной лист и монтируют основной кронштейн;
• наращивают трубу;
• когда проходят перекрытия, используют специальный патрубок;




• на трубу надевают стальной с отверстием оцинкованный лист и крепят его с двух сторон к перекрытию;
• все места стыков усиливают хомутами, которые стягивают проволокой или болтами;
• крепление дымохода выполняют при помощи стенных хомутов через каждые 2 метра и кронштейнов, расположенных через каждые 4 метра;
• в завершении конструкции устанавливают конусообразный наконечник, защищающий дымоход от ветра и атмосферных осадков.

Изоляция элементов дымохода

Устройство дымоходов для газовых котлов предусматривает выполнение изоляции всех соприкасающихся и легковоспламеняющихся частей. С этой целью проходной патрубок покрывают базальтовым фольгированным материалом с огнеупорной мастикой. В перекрытии по периметру отверстия укладывают минераловатный утеплитель.

После завершения монтажных работ проверяют герметичность швов конструкции дымохода. Для этого делают мыльный раствор и наносят на швы дымохода: присутствие пузырей после подключения газового котла говорит о наличии утечки отработанных газов.

Кирпичный дымоход для газовых котлов

Дымоходы для газовых котлов изготавливают не только из определенных марок стали, но и из кирпича. Точнее труба дымохода, которая бывает асбестовой, металлической или керамической находится в кирпичной кладке. Визуально человеку кажется, что перед ним кирпичный дымоход для газового котла.

Многие специалисты считают, что нежелательно делать дымоход из кирпича. Они объясняют это тем, что, будучи пористым материалом, он плохо держит тепло. Когда газ сгорает, то образовавшийся водяной пар содержит разные примеси – их и надо вывести за пределы помещения. Поскольку кирпич не в состоянии поддерживать нужную температуру, то из парообразного состояния вещество, переходя в воду, образует конденсат.

В результате вышеописанных процессов кирпичные дымоходы для газовых котлов постепенно разрушаются. Целесообразным считается монтаж дымохода из нержавеющей стали, который при желании помещают в кирпичную шахту.

Дымоходы для газовых настенных котлов

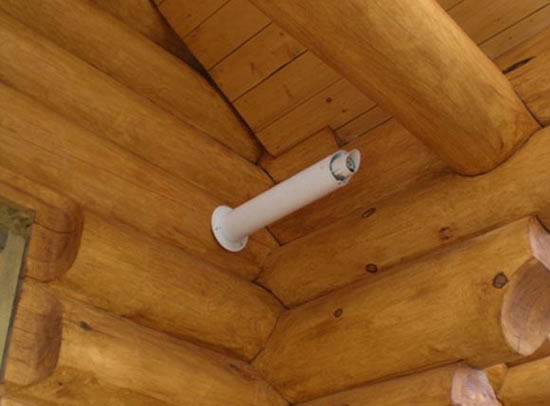

Оптимальным стройматериалом для настенных дымоходов профессионалы считают двухконтурные трубы. Коаксиальный дымоход имеет две трубы, вставленные одна в другую. Такая конструкция позволяет выводить отработанный газ и обеспечивать приток воздуха через зазор, имеющийся между трубами. Процесс монтажа несложен. Проходной патрубок присоединяют к трубе, идущей от котла, и выводят ее наружу. Расстояние между дымоходом и землей должно составлять не менее двух метров.

Газовые котлы, не имеющие дымоходов

Одна из технических новинок на отечественном рынке отопительного газового оборудования – это котлы без дымоходов. Функционирование подобных систем отличается от работы приборов, привычных для потребителей. Самое ценное в них это то, что не нужен традиционный дымоход. В новой конструкции его нередко выполняют из труб ПВХ (такая возможность имеется, поскольку температура отработанных газов невысокая). При этом количество поворотов может быть любым и его необязательно устанавливать строго вертикально.

Что касается температурного режима такого котла, то он бывает разным, кроме этого, агрегат работает как на природном газе, так и на сжиженном. При малейшей неполадке прибор отключается автоматически. Установку газовых котлов и дымоходов должны выполнять профессионалы, только тогда при их эксплуатации не будет проблем.
