Устройство скатной кровли - типы конструкций

Широко известно, что устройство крыши – окончательный этап в строительстве частного дома. Правильно выбранные материалы, четкое следование всем инструкциям и грамотное их выполнение – залог надежной и прочной постройки, а также гарантия комфортного проживания хозяев дома.

Обеспечить хороший конечный результат работы можно, обратившись за помощью к специалистам-кровельщикам. Однако, имея некоторый опыт и навыки работы, можно обустроить крышу и самостоятельно. Так, выполнить устройство скатной кровли можно собственноручно, но для этого нужно знать, какие существуют типы скатных крыш, а также то, какими особенностями они обладают. Именно об этом далее и пойдет речь.

Понятие скатной крыши

Как становится понятно из названия, суть скатной крыши заключается в наличии на ней скатов – плоскостей с определенным углом наклона (минимальный угол – 10 градусов).

По своей конструкции скатные крыши типы бывают двух категорий:

• чердачные, или раздельные;
• бесчердачные, или совмещенные.

Говоря о первом варианте, необходимо отметить, что конструкция скатной кровли чердачного плана оснащена чердачным и чаще всего нежилым помещением, которое располагается в районе между кровлей и перекрытием чердака. А элементы скатной кровли бесчердачного типа представляют собой перекрытие, предназначенное для верхнего этажа сооружения.

Скатная крыша состоит из:

1. Конструктивной части.
2. Непосредственно кровли.

Основу конструкции скатной кровли составляет несущий каркас крыши, который призван принимать на себя любые нагрузки, осуществляемые на крышу всевозможными осадками.

Сама кровля представляет собой кровельный материал, цель которого – защитить дом от любых механических и природных негативных воздействий. Уклон на скатной кровле, выражаемый как или в градусах, или в процентах, обеспечивает беспрепятственное удаление с крыши любых атмосферных осадков.

На показатель уклона влияние оказывают несколько факторов:

1. Объем снежного покрова на конкретной территории. Чем он больше, тем больше должен быть и наклонный угол.
2. Кровельный материал. Для каждого покрытия характерен свой угол наклона, узнать который можно в прилагаемой к материалу инструкции.
3. Конструктивные особенности сооружения. Далеко не всего типы крыш подходят для одного и того же уклона кровли в процентах и градусах. К примеру, укладывать керамическую черепицу на плоскую крышу нельзя, поскольку это может повлечь за собой деформацию и даже полное разрушение покрытия.

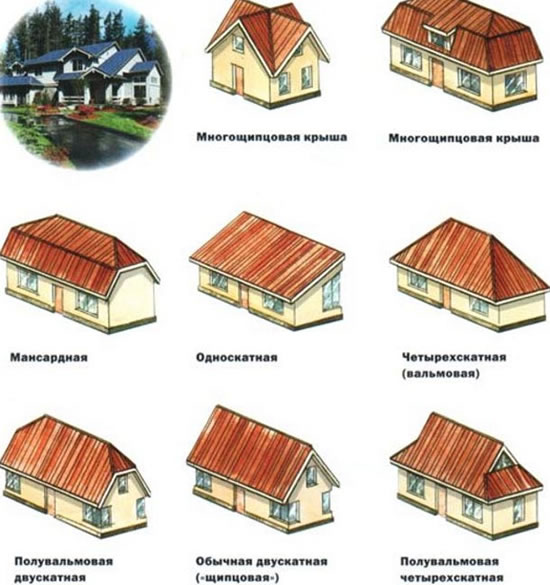

Типы скатных крыш

В процессе обустройства важно знать не только план кровли скатной крыши, но и то, какие категории скатных крыш существуют. К ним относятся следующие:

1. Односкатные крыши. У этих конструкций имеется лишь один уклон, идущий от стены к стене. Чаще всего монтируются на городских постройках, то есть там, где устанавливать водоотводы и сбрасывать снег запрещается. В частном строительстве такие крыши применяются для обустройства гаражей и сараев.
2. Двускатные крыши. Как понятно из их названия, это крыши с двумя скатами. Такой вариант является наиболее распространенным, так как он широко применяется при возведении абсолютно разных по целее и масштабу сооружений.




3. Четырехскатные крыши, иногда называемые полувальмовыми. Крыши с четырьмя скатами, обычно используются для сельского, или дачного строительства.
4. Крыши четырехскатные шатровые. Они также оборудованы четырьмя скатами, вершины которых имеют одну общую точку. Подходят они для тех сооружений, которые имеют квадратный или многоугольный план постройки. Здесь важно не забыть о таких элементах, как узлы скатной кровли.
5. Шпилеобразные крыши. Их скаты довольно крутые и соединяются в одной точке наподобие треугольника. Они перекрывают эркеры, башни и круглые объекты стен.

Выбор скатной кровли чердачного типа

Известно, что монтаж скатной кровли чердачного типа – довольно распространенная процедура, но для того чтобы крыша имела нужную конструкцию, требуется помнить о некоторых исключительных особенностях:

1. Сечение стропильной ноги должно быть массивным, в противном случае она может просто не выдержать оказываемой на нее общей кровельной нагрузки.
2. При условии, если показатель кровельного угла наклона составляет более чем 50 градусов, снег на крыше задерживаться не будет, что существенно облегчит нагрузку на кровельную конструкцию. Именно поэтому стропильное сечение на такой крыше должно быть меньшим. Так, если наклонный угол составляет 20 градусов, то сечение стропил должно быть увеличено в несколько раз, поскольку увеличивается и нагрузка от снега.
3. Согласно сроку долговечности крыша должна иметь показатели, сходные с показателями всего дома. К примеру, если эксплуатационный срок здания рассчитан минимум на 100 лет, то и крыша должна исправно прослужить не меньше.




4. Огнеупорность – обязательное условие для любой крыши. Санитарные нормы требуют, чтобы скатная кровля чердачного типа обладала определенной несущей способностью, то есть могла выдержать не только свой собственный вес, но и массу кровельного покрытия и снега. Влиянию открытого огня крыша должна противостоять от 15 до 45 минут, в зависимости от используемого материала. Важно помнить, что та конструкция, которая оснащена большим сечением, сможет выдержать воздействие огня намного дольше в том случае, если она снащена надежной защитой, то есть, обработана специальными веществами – антипиренами, песчано-цементной штукатуркой, красками защитного плана и т.п.
5. Утепление кровли прямо пропорционально связано с ее весом, поэтому сечение всей конструкции должно быть в меру большим, дабы теплотехнические свойства не стали причиной избыточной нагрузки.

Необходимо также помнить, что, выполняя расчет скатной кровли, очень важно не забыть правильно вычислить все ее параметры, в частности – площадь скатной кровли, поскольку неверные расчеты могут стать причиной не только нехватки материала, но и серьезных проблем в последующей эксплуатации.

Эксплуатационный срок скатной кровли

Не секрет, что каждый из кровельных материалов имеет свой собственный срок службы, поэтому необходимо знать, сколько сможет прослужить скатная кровля, выполненная при помощи различных материалов.

Естественно речь идет о тех кровлях, за которыми предполагается правильный уход:

1. Скатная крыша из дерева – от 20 до 30 лет.
2. Железобетонная скатная крыша – от 30 до 50 лет.
3. Скатная крыша из металла – от 30 до 50 лет.

Тем не менее, эти показатели не должны приниматься однозначно как основополагающие, ведь, как известно, срок службы правильно смонтированной, например, деревянной крыши может превысить и один век.

Преобладающие типы конструкции скатных кровель

По типу своей конструкции скатные крыши разделяются в зависимости от своего назначения.

Существуют следующие категории скатных крыш:

1. Деревянная конструкция скатной кровли. Наибольшее распространение этот тип кровли получил в сфере возведения малоэтажных сооружений. Основу конструкции составляют висячие и наслонные стропила и деревянные фермы. Стропильная система состоит из: стропил, стропильных ног, стойки, мауэрлата, стяжки, обрешетки. Висячие стропила используются в тех домах, где нет средней несущей стены, на которую идет опора кровли. Конструкция из дерева обладает рядом преимуществ, среди которых экологичность, долговечность и относительно небольшая стоимость. Но существуют и отрицательные стороны: этот тип пожароопасен, материал подвержен гниению, коррозии и воздействию вредных организмов.




2. Конструкция скатной кровли из металла. Этот тип является комбинированным, то есть в нем присутствуют как деревянные, так и металлические элементы (фермы, рамы, арки). Верхние участки конструкции обычно выполняются при помощи клееной древесины, а нижние – из профилей, имеющих периодическое сечение или арматуры. Итог – элементы из металла выполняют функции растяжения, а деревянные части – сжатия. Конструкция довольно дорогая, хотя и имеет прекрасные внешние характеристики. Применяется обычно при строительстве бассейнов, иногда – на промышленных предприятиях.
3. Железобетонная конструкция скатной крыши. Ее стропила имеют прямоугольное или тавровое сечение и устанавливаются они на прогон конька и стены, соединяясь с помощью сварки. Использование такой конструкции требует применения особой техники, что порой довольно проблематично сделать. Используется она чаще всего для больших по размеру сельскохозяйственных построек (склады, зернохранилища и т.п.). Основные достоинства этого типа – долгий срок службы, высокая прочность, простота обслуживания. Недостатки – большой вес, необходимость использования специальной техники при установке и транспортировке.

Особенности устройства скатной кровли

Скатная крыша абсолютно любого типа состоит из следующих частей:

• гребень или конек;
• наклонное ребро;
• вершина крыши;
• карнизный свес;
• разжелобок;
• щипец стены фронтона.

Как уже было сказано, очень важно правильно выполнить расчет площади скатной кровли, поскольку любая конструкция требует определенного количества кровельного материала, нехватка или неверная укладка которого может вызвать проблемы.

Важно помнить, что кровельные работы напрямую зависят от того, каким является угол наклона ската. Для кровель с большим углом укладка должна выполняться определенным образом, то есть по принципу нахлеста.

Любую информацию о типах и правилах монтажа скатных крыш с видео и фото всего процесса работы легко можно найти в Интернете.
