Вальмовая крыша - стропильная система: элементы и устройство

Современное частное домостроение поражает богатством форм и оригинальностью идей. Особенно приковывают к себе взгляды вычурные ломаные линии крыш коттеджей и загородных домов, выполненные то в европейских, то в азиатских архитектурных традициях.Однако, несмотря на такое разнообразие, по-прежнему одной из наиболее надежных остается стропильная система вальмовой кровли, применяемая на четырехскатных крышах вальмовых.

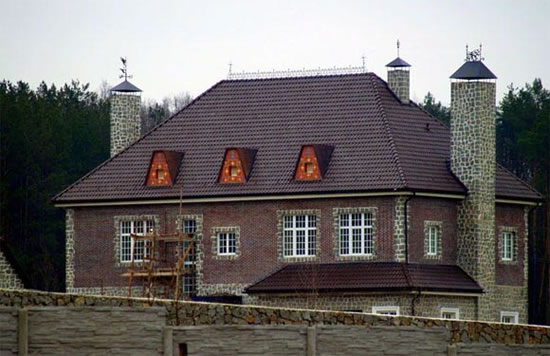

Вальмовые крыши включают в себя по два трапециевидных и два треугольных ската. Трапеции соединяются верхними гранями между собой, а треугольники закрывают собой боковые стороны. В том случае, когда боковые треугольные скаты укорочены и не доходят до карнизов (или до конька), устанавливается стропильная система полувальмовой крыши. Разновидностью вальмовой является датская кровля, отличающаяся наличием двух ломаных граней. Именно такой тип крыш можно часто увидеть на фото или рисунках с изображением традиционного скандинавского пейзажа.

Перед началом строительства должна быть четко продумана и проработана схема стропильной системы вальмовой крыши, что позволит заранее определить необходимое количество строительных материалов, а также облегчит процесс монтажа. В процессе работы над схемой стропильной системы и произведением расчетов должен быть определен желаемый уклон ската, который влияет не только на эксплуатационные характеристики крыши, но и на объем материалов, требуемых для ее обустройства. Точные расчеты вальмовой крыши гарантируют надежность и длительный срок службы крыши, а также отсутствие неприятных сюрпризов во время строительства.

Устройство крыши вальмового типа

До того, как будет начато устройство стропильной системы вальмовой крыши, необходимо выполнить устройство мауэрлата, который впоследствии будет служить основой для установки стропил. Мауэрлат укладывается на ровную площадку предварительно оборудованного армпояса (арматурный каркас, залитый бетоном), который также служит для усиления несущей способности стен. При заливке бетона для армпояса важно следить за тем, чтобы его поверхность по всему периметру дома была строго горизонтальной. К арматурному каркасу должны быть прикреплены металлические оцинкованные шпильки диаметром 10 миллиметров. Их длина должна быть такой, чтобы выступающий из мауэрлата верх составлял 30 миллиметров. На эти шпильки впоследствии насаживается мауэрлат, в котором заранее должны быть просверлены отверстия. После того, как бетон затвердеет, его верхняя часть промазывается горячим битумом, поверх которого наклеивается рубероид, что предотвращает гниение древесины мауэрлата. На мауэрлат параллельно будущему коньку укладывается центральная балка, на которую будут впоследствии установлены поддерживающие конек стойки.

Элементы стропильной системы

Основа конструкции, из которой состоит вальмовая крыша – стропильная система, включающая в себя следующие элементы, изготовленные из древесины хвойных пород:

• накосные стропила;
• рядовые стропила;
• диагональные стропила;
• нарожники (укороченные стропильные ноги);
• подкосы;
• затяжки;
• шпренгель (этот конструкционный элемент используется опционально, для усиления накосных стропил).

В случае наличия больших пролетов стропильные ноги могут быть удлинены и одновременно усилены путем спаривания двух досок.

Особенности укладки стропил

Залог того, что получится качественная и надежная стропильная система вальмовой крыши – схема, тщательно продуманная и грамотно составленная. Именно на нее и следует ориентироваться при проведении всех работ.

Начинается устройство стропильной системы крыши должно с установки вертикальных опор для поддержания конькового бруса. Для закрепления этих опор на центральной балке используют специальную систему укосов. После того, как они установлены, переходят к монтажу диагональных стропил, в качестве которых могут быть использованы обрезные доски, имеющие сечение 50х150 миллиметров. Именно на накосные стропила ложится основная нагрузка, поэтому чрезвычайно важно, чтобы они были установлены правильно, в соответствии с определенными требованиями. Необходимо следить за тем, чтобы диагональные стропила имели одинаковую длину, поскольку они служат регулятором длины свесов кровли. Традиционно размеры свесов составляют 50-60 сантиметров, однако в тех местностях, где существуют высокие ветровые нагрузки, они могут доходить до одного метра.

После установки накосных стропил производится монтаж рядовых стропил с определенным шагом. Этот шаг должен рассчитываться с учетом ширины плит, используемых для теплоизоляции. Чаще всего расстояние между рядовыми стропилами составляет порядка 60 сантиметров. Крепление рядовых стропил к коньковому брусу и мауэрлату производится способом врубки. Дополнительно для более надежной фиксации используются верхние ригели и стяжки.

Необходимо помнить о шпильках, которые служат для крепления мауэрлата. Нельзя допускать, чтобы на них опирались рядовые стропила, поскольку это может привести к возникновению определенных проблем с врубкой и креплением.

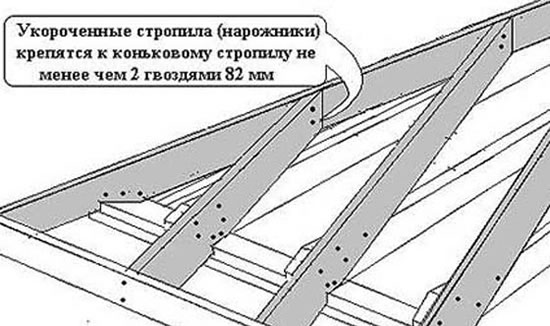

С каждой стороны диагональных стропил крепится по одному нарожнику (укороченной стропильной ноге), за счет которых происходит соединение стропил с мауэрлатом. Установка рядовых стропил и нарожников осуществляется параллельно друг по отношению к другу, под прямым углом к коньковому брусу.

Усиление конструкции стропильной крыши

Обычно вальмовая крыша имеет достаточно надежную конструкцию, способную выдержать весьма высокие нагрузки. Однако в тех случаях, когда вальмовые крыши имеют небольшой наклон, обуславливающий повышенную снеговую нагрузку, следует позаботиться о дополнительном усилении стропильной системы. С этой целью применяют шпренгели или шпренгельные фермы.

Шпренгель имеет вид бруса, укладываемого на две сходящиеся под углом стены. Этот брус используется в качестве основания для установки вертикальной стойки, поддерживающей диагональное стропило. Таким образом обеспечивается усиление в нижней части накосного стропила, если же требуется усиление в его верхней части, то прибегают к монтажу шпренгельной фермы.

Укладка обрешетки

Один из основных элементов, без которого не обходится ни одна вальмовая или полувальмовая крыша – стропильная система, неотъемлемым элементом которой является обрешетка. Она состоит из брусков сечением 50х50 миллиметров либо досок, имеющих толщину 20-25 миллиметров. При использовании в качестве кровельного материала мягких рулонных кровель обрешетку следует делать в виде сплошного настила, во всех остальных случаях можно оставлять определенные зазоры.
